UNE BRIDE CIRCULAIRE.
DEUX MANCHONS POUR
RACCORDER.

INOX 304

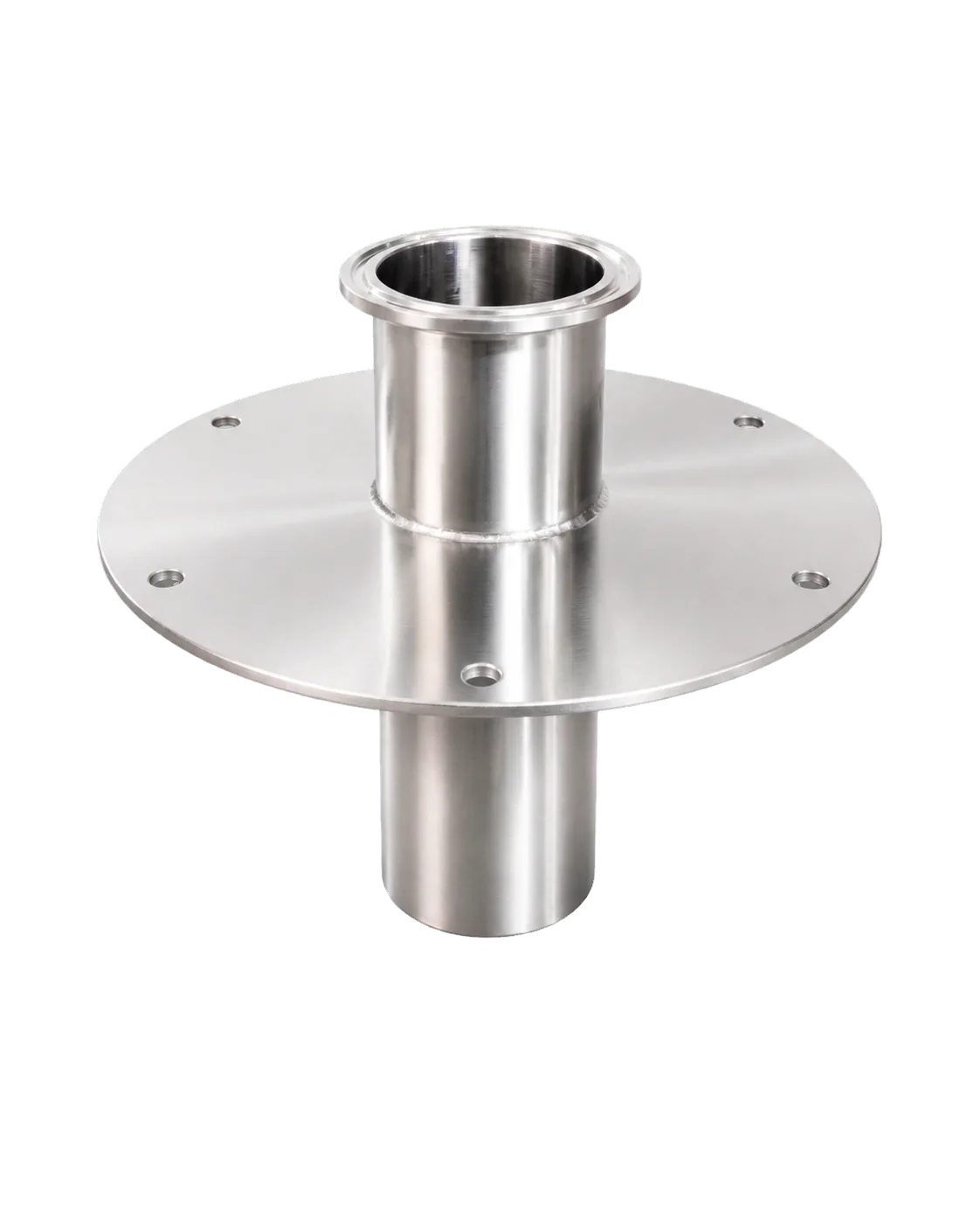

Une bride circulaire en inox à six perçages, traversée par deux manchons coaxiaux pour raccorder une conduite à un équipement de process.

Survolez la pièce et sélectionnez un détail

DU BESOIN À LA PIÈCE

LE PROJET
PREND FORME.

Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.

Le besoin Diamètre · Débit · Interface

01 · Le besoin

Diamètres, débit, épaisseur, fixation et environnement déterminent la bride de raccordement.

Diamètre · Débit · Interface

02 · La conception

Coaxialité, diamètre de platine, six trous et longueurs de tubes sont dimensionnés avec précision.

Plans · Coaxialité · Perçages

03 · La fabrication

La platine est découpée et percée avant le roulage des manchons et la soudure circulaire.

Découpe · Perçage · Soudage

04 · Le résultat

Dimensions, alignement, état des perçages, cordon et finition sont vérifiés.

Mesure · Étanchéité · Contrôle

DÉTAILS DE FABRICATION

01 · VUE D’ORIGINE

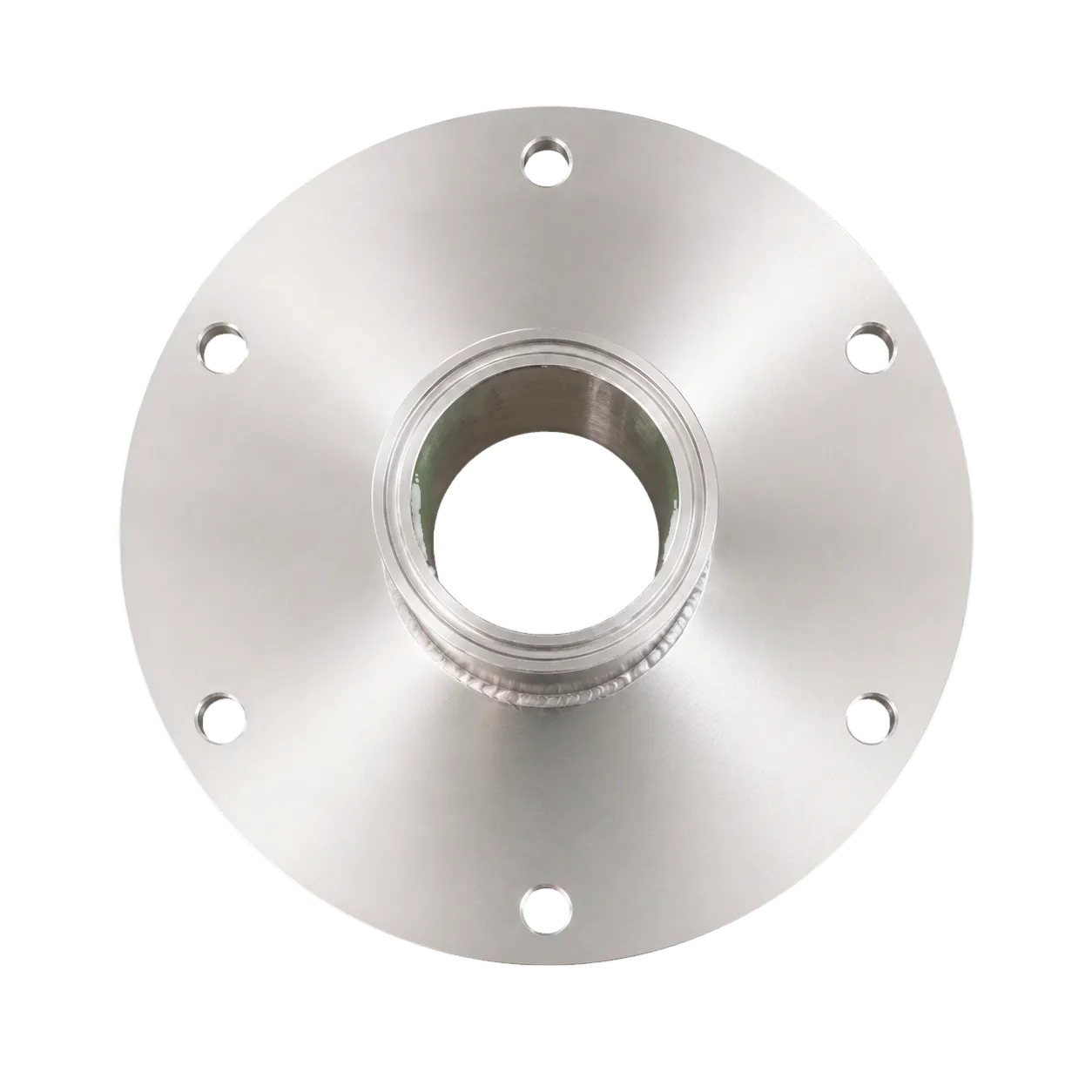

02 · VUE À 90° · SIX PERÇAGES

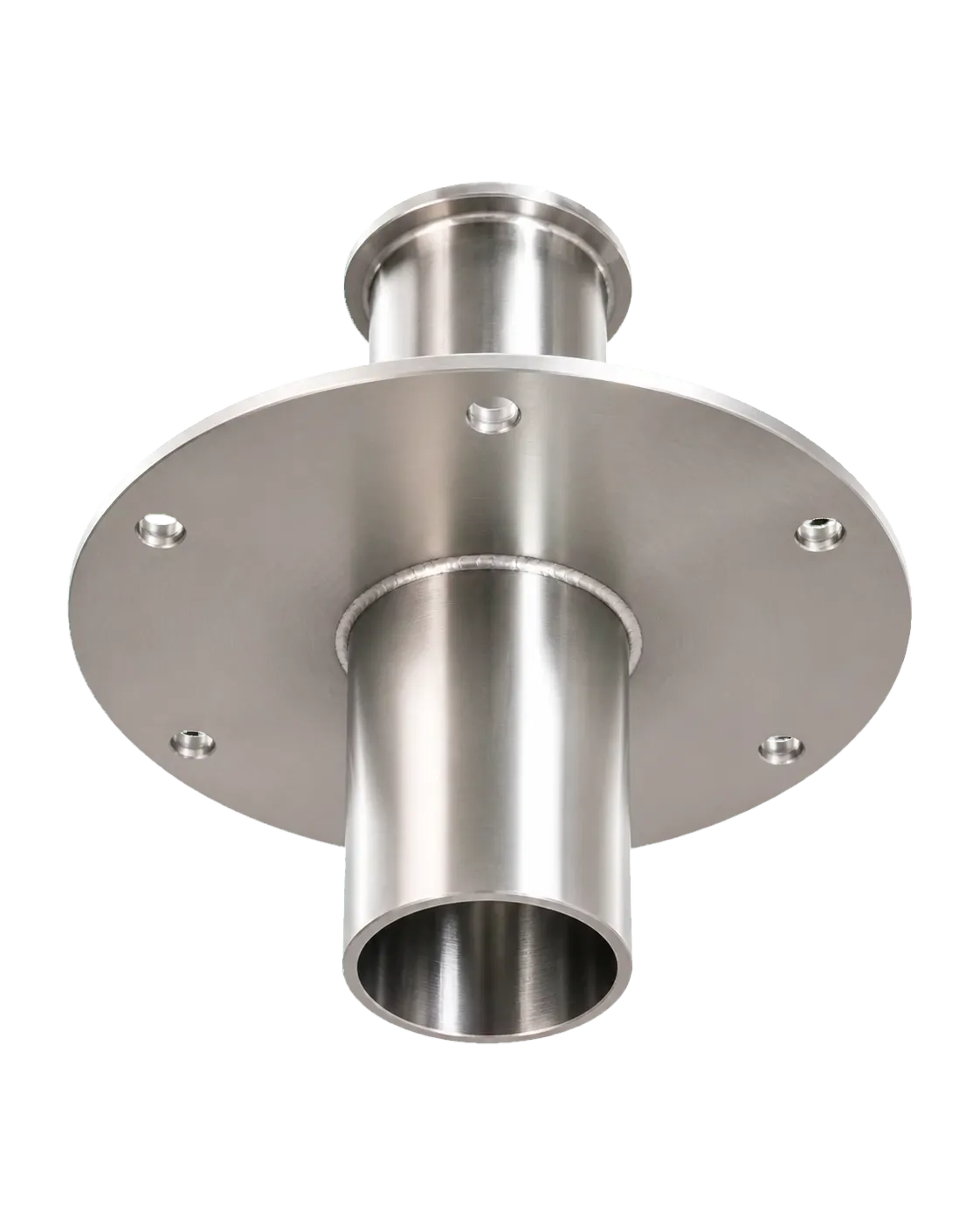

03 · VUE DU SOL · MANCHON INFÉRIEUR

VOTRE BESOIN EST DIFFÉRENT ?

Diamètres, longueurs, platine, perçages et finition : la bride est fabriquée selon votre raccordement.
