Un caisson industriel boulonné intégrant un ventilateur axial à hélice rouge, une protection circulaire bleue, un moteur extérieur et une grande grille carrée sur la face opposée.
Survolez la pièce et sélectionnez un détail
95
DU BESOIN À LA PIÈCE
LE PROJET PREND FORME.
Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.
01
Le besoinDébit · Encombrement · Puissance
01 · Le besoin
Définir le débit et l’intégration
Volume d’air, dimensions disponibles, sens du flux et puissance fixent le ventilateur et le caisson.
Débit · Encombrement · Puissance02 · La conception
Coordonner moteur, hélice et protections
Ouverture circulaire, grille arrière, panneaux et fixations sont dessinés autour du groupe motorisé.
Plans · Ventilateur · Sécurité03 · La fabrication
Découper, plier et poinçonner les tôles
Les panneaux, la face perforée et les réservations sont préparés avant le montage boulonné de l’ensemble.
Découpe · Pliage · Poinçonnage04 · Le résultat
Contrôler rotation et circulation d’air
Fixations, alignement moteur-hélice, protections, vibrations et passage d’air sont vérifiés.
Alignement · Protection · Contrôle
DÉTAILS DE FABRICATION
OBSERVER LE CAISSON DU MOTEUR À LA GRILLE.

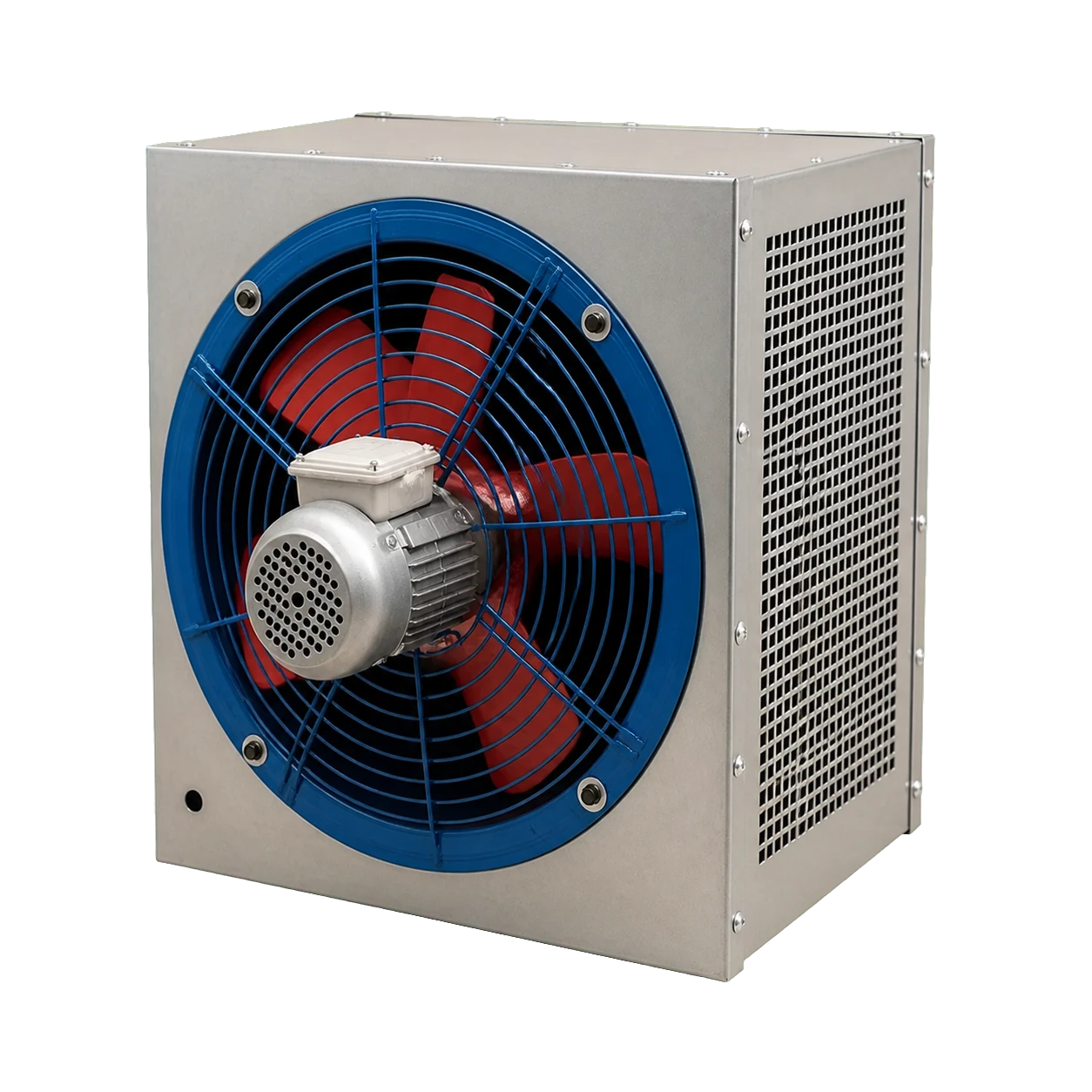

01 · TROIS-QUARTS · AVANT ET ARRIÈRE

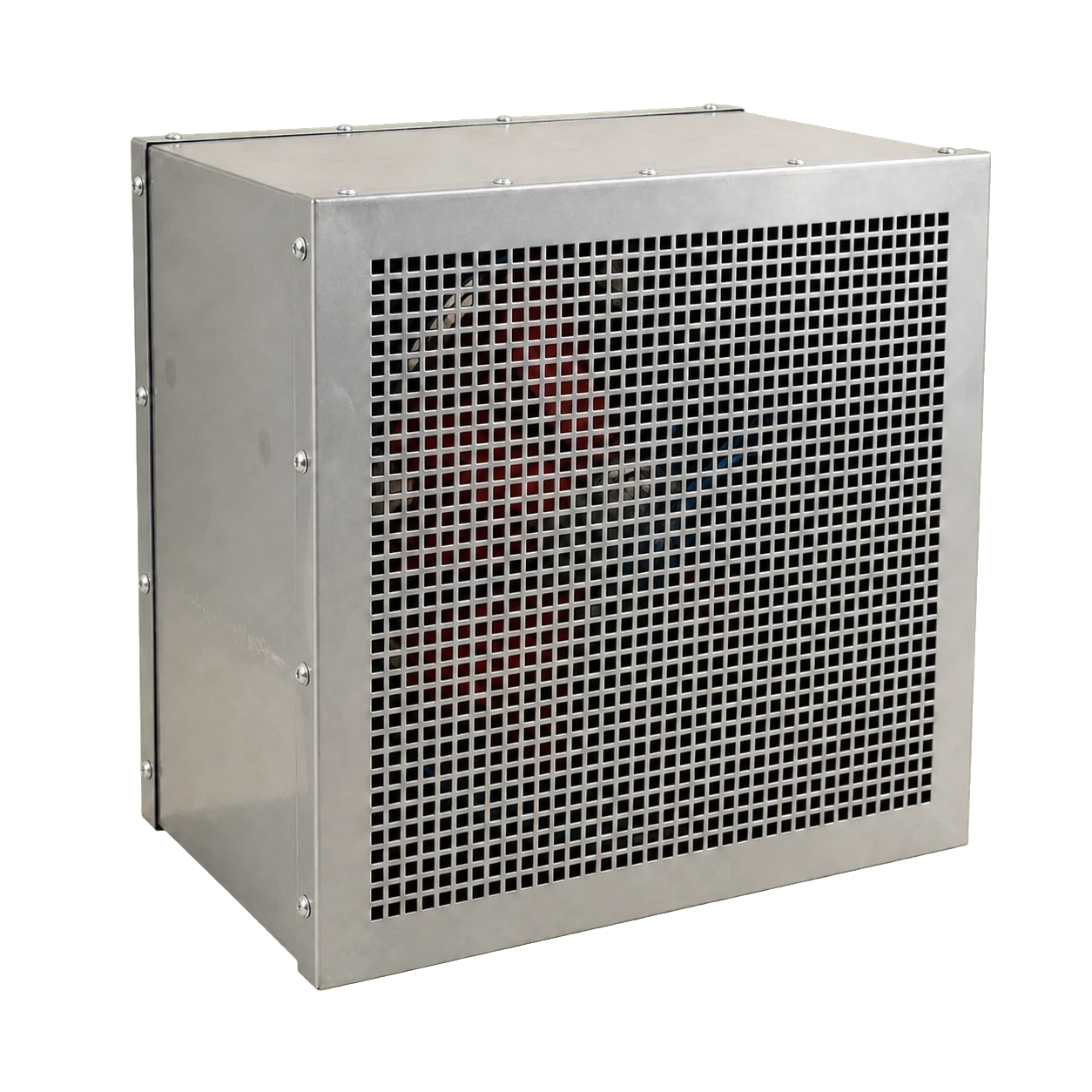

02 · FACE ARRIÈRE · GRILLE

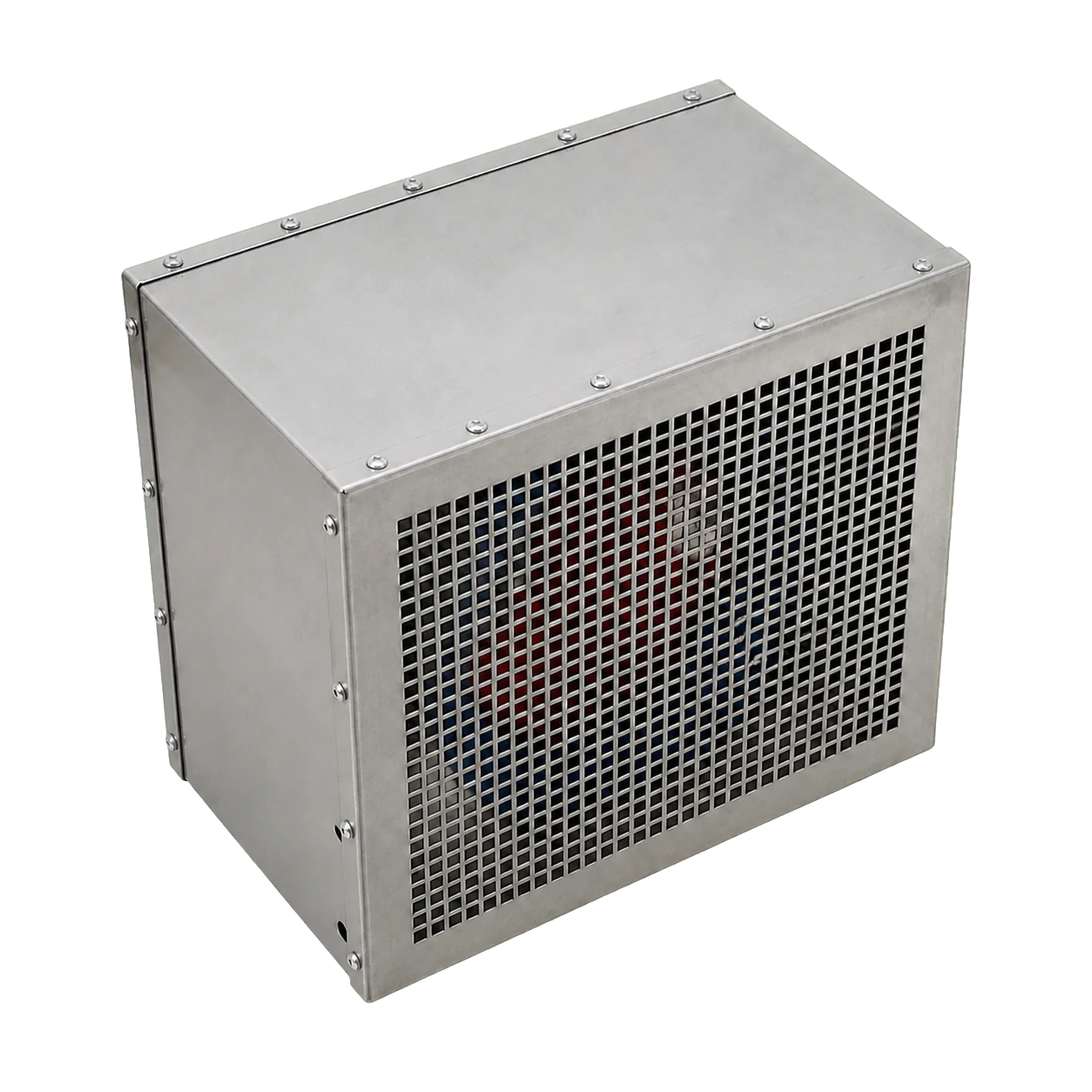

03 · VUE HAUTE · PANNEAU BOULONNÉ
VOTRE BESOIN EST DIFFÉRENT ?
PARTONS DE VOTRE USAGE.
Débit, dimensions, motorisation, grilles et interfaces : le caisson est étudié selon votre besoin de ventilation.
