UN CHÂSSIS LONG.
DES PANNEAUX POUR
GUIDER.

TÔLE NOIRE / ACIER BRUT

Une structure longitudinale en tôle noire constituée de deux cadres d’extrémité, de rails parallèles et de panneaux centraux ajourés pour intégrer ou guider un équipement.

Survolez la pièce et sélectionnez un détail

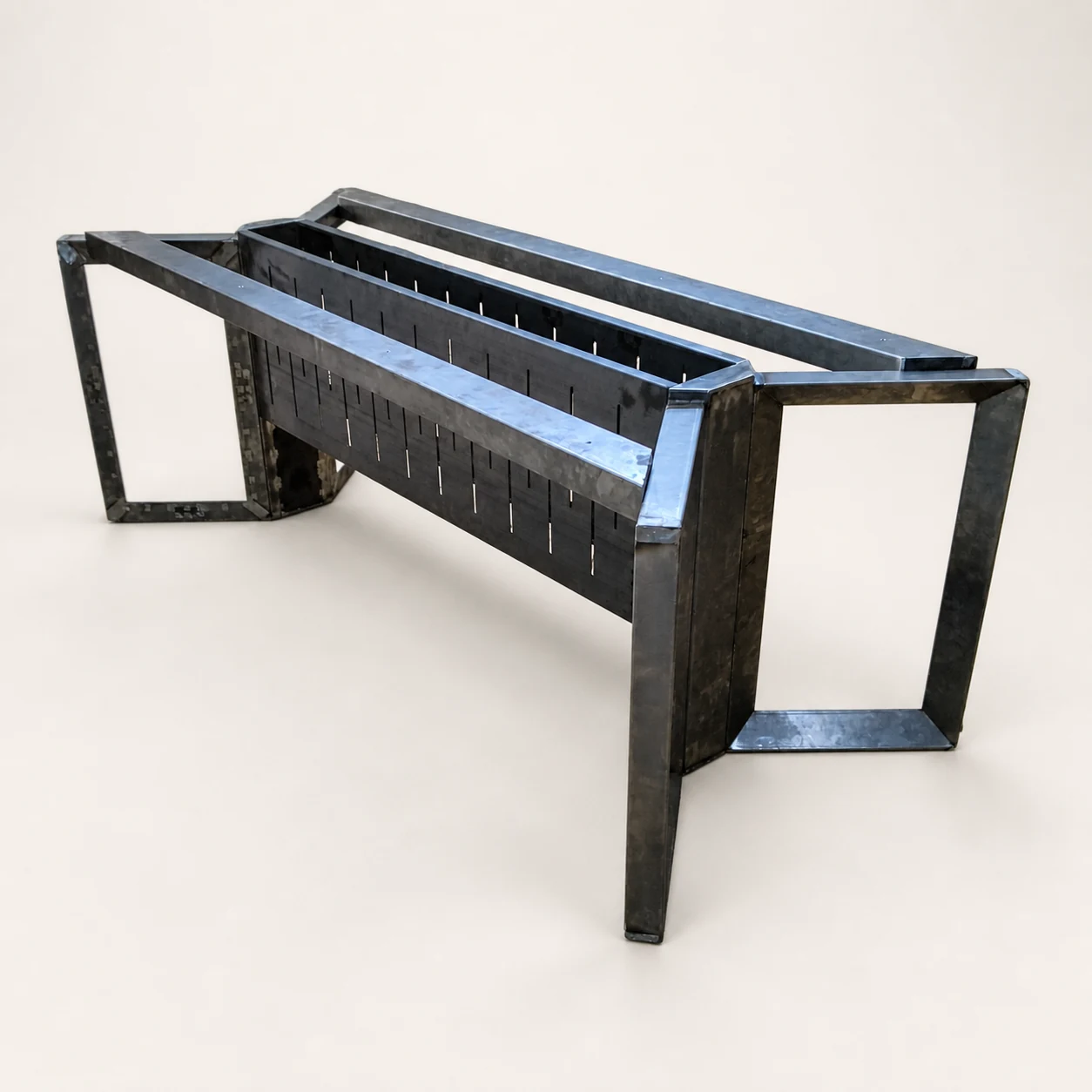

Châssis longitudinal en tôle noire avec cadres d’extrémité et panneaux ajourés parallèles

DU BESOIN À LA PIÈCE

LE PROJET
PREND FORME.

Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.

Le besoin Longueur · Passage · Accès

01 · Le besoin

Définir le passage utile

Équipement, longueur, accès et fonctions de guidage déterminent l’écartement des panneaux.

Longueur · Passage · Accès

02 · La conception

Aligner cadres et panneaux

Deux extrémités, rails, tôles parallèles et fentes sont coordonnés dans la longueur.

Plans · Alignement · Fentes

03 · La fabrication

Former puis assembler l’ensemble

Profils et panneaux en acier brut sont débités, découpés, poinçonnés puis soudés.

Débit · Découpe · Poinçonnage · Soudage

04 · Le résultat

Contrôler parallélisme et géométrie

Longueur, cadres, espacement, fentes et soudures sont vérifiés avant intégration.

Parallélisme · Équerrage · Contrôle

DÉTAILS DE FABRICATION

OBSERVER LE CHÂSSIS
DU PLAN AU PASSAGE CENTRAL.

Vue générale du châssis en tôle noire à panneaux ajourés

01 · VUE D’ENSEMBLE

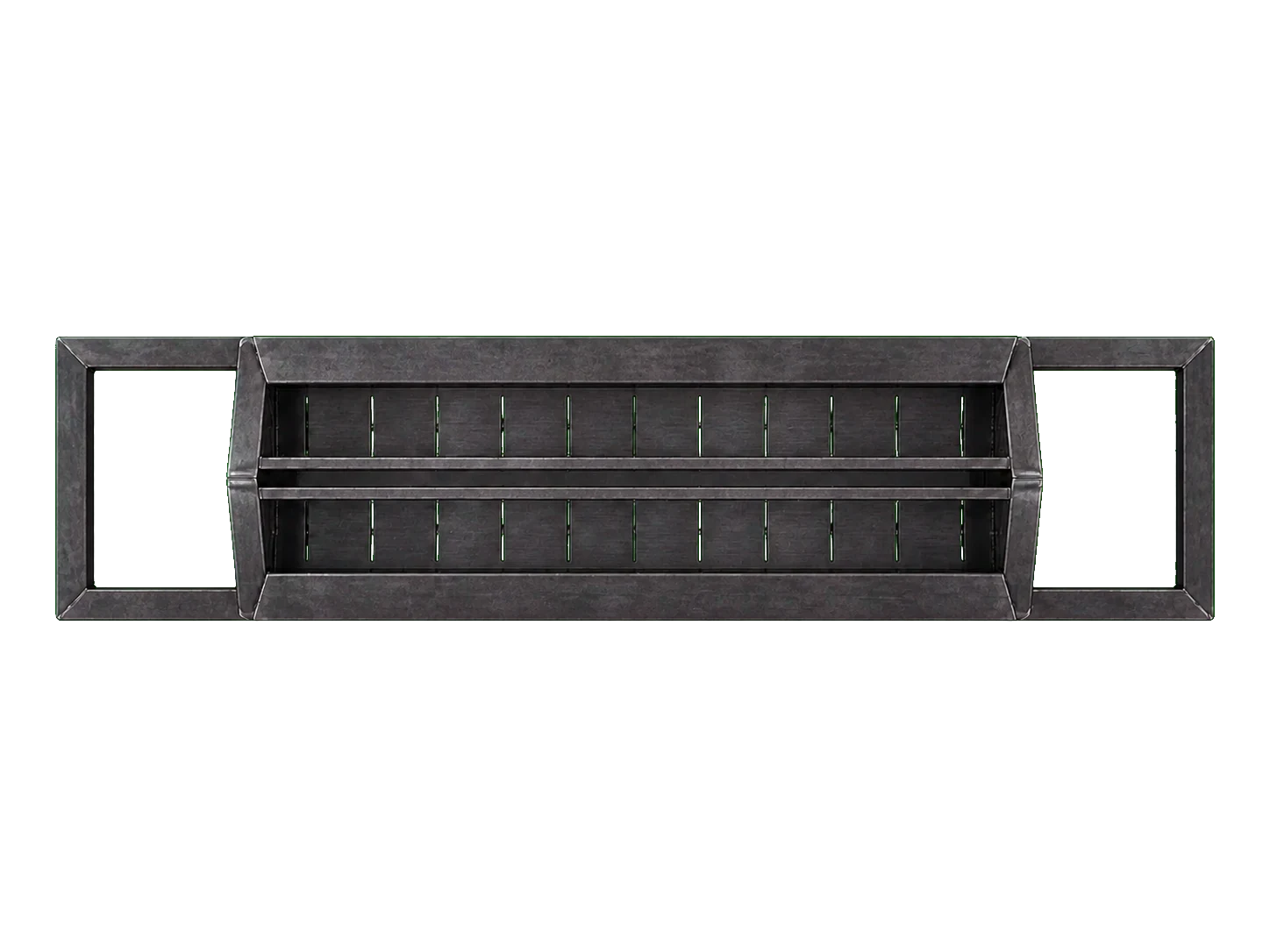

Vue verticale à 90 degrés du même châssis en tôle noire

02 · VUE À 90° · PANNEAUX PARALLÈLES

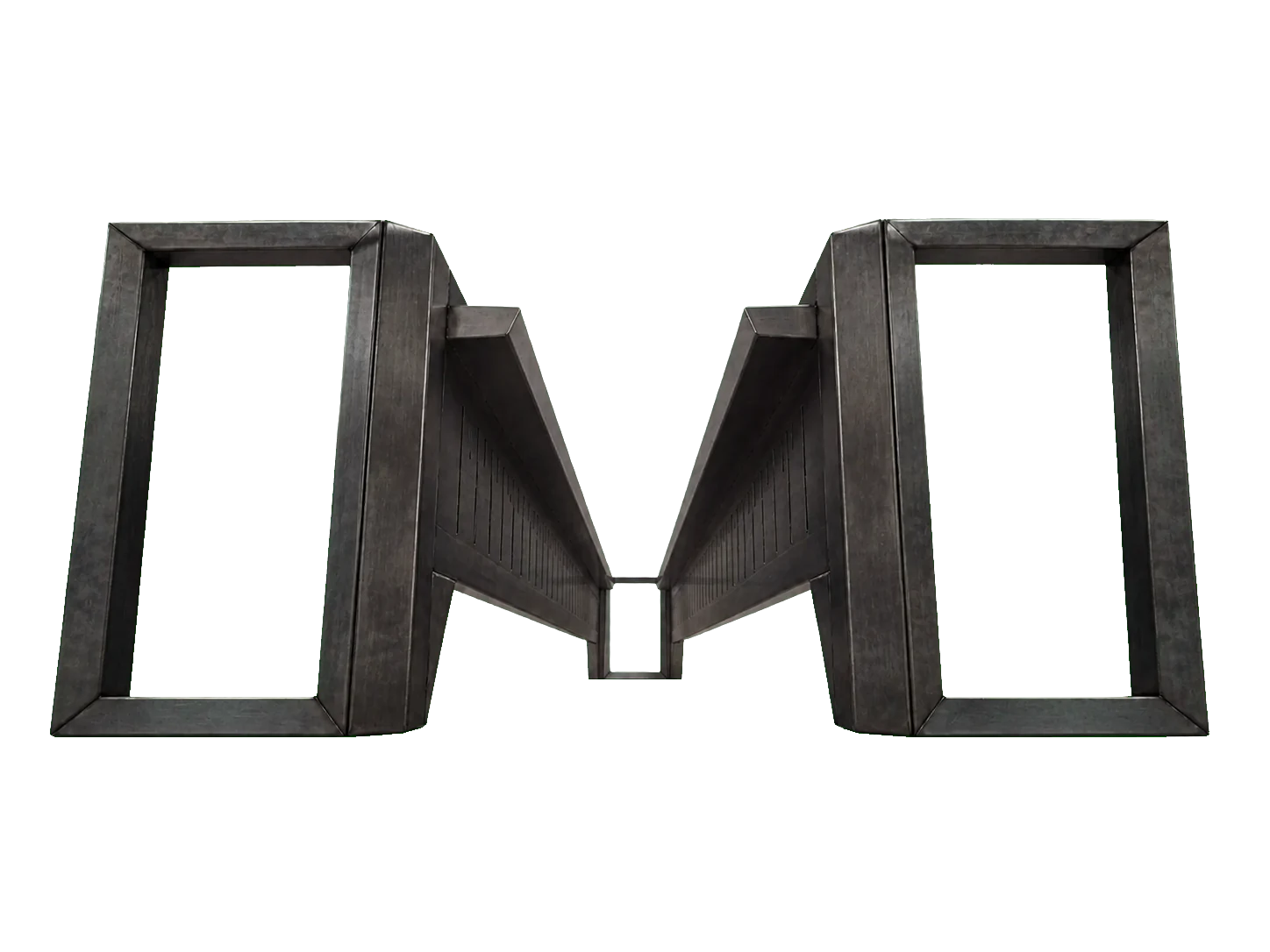

Vue très basse dans l’axe du même châssis en tôle noire

03 · VUE DU SOL · PASSAGE CENTRAL

VOTRE BESOIN EST DIFFÉRENT ?

PARTONS DE
VOTRE USAGE.

Longueur, largeur, panneaux, fentes et interfaces : le châssis est étudié autour de votre équipement.

Parler de
votre projet
