UN CHÂSSIS BAS.
TROIS RAILS POUR
GUIDER.

INOX 304

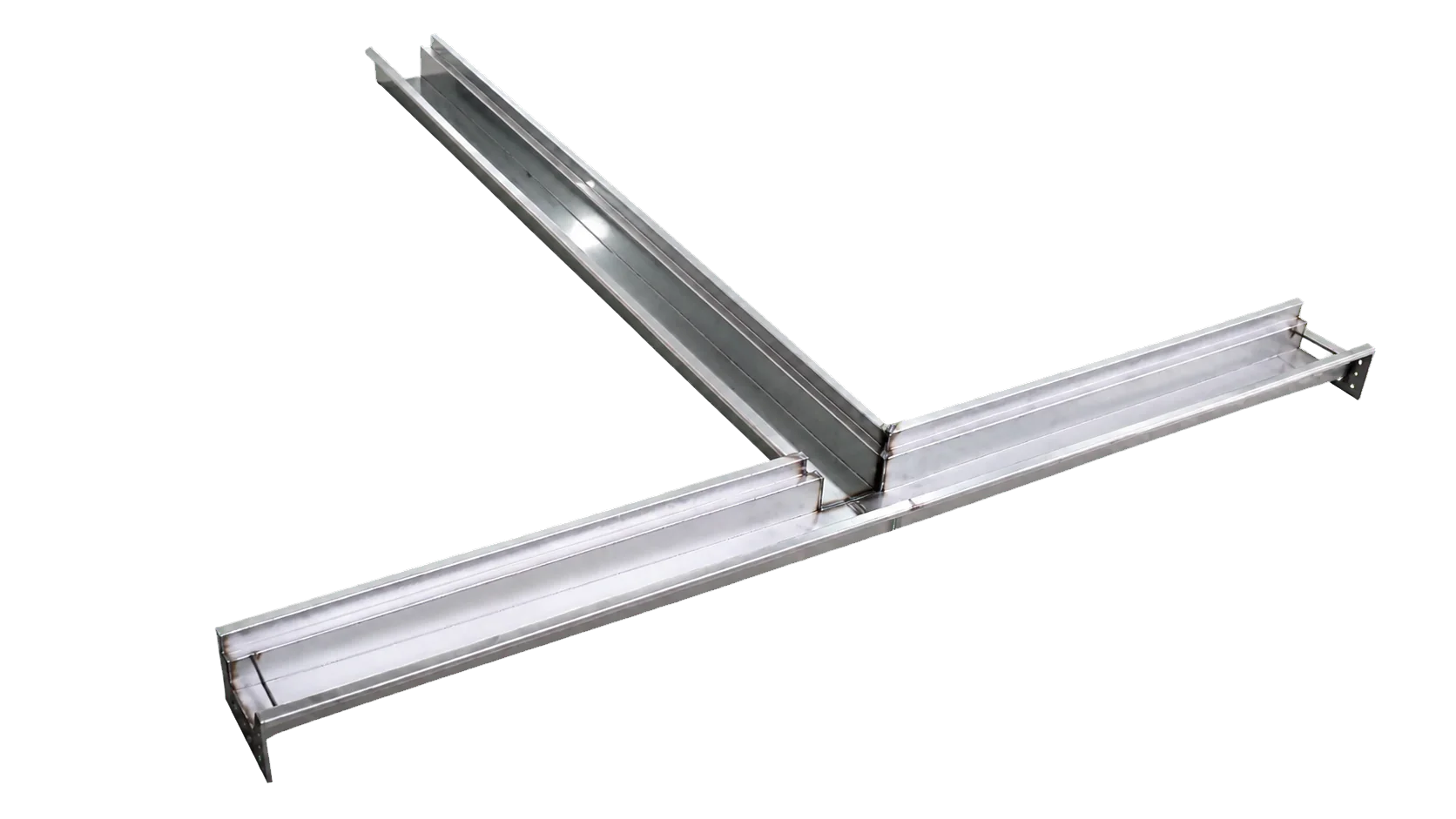

Un châssis bas en inox formé de trois rails ouverts assemblés en T pour guider, positionner ou supporter un équipement industriel.

Survolez la pièce et sélectionnez un détail

DU BESOIN À LA PIÈCE

LE PROJET
PREND FORME.

Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.

Le besoin Charge · Guidage · Interfaces

01 · Le besoin

Dimensions, appuis, déplacements et interfaces déterminent les trois branches du châssis.

Charge · Guidage · Interfaces

02 · La conception

Longueurs, largeur des profils, jonction centrale et platines sont dimensionnées ensemble.

Plans · Entraxes · Appuis

03 · La fabrication

Les profils sont découpés, pliés puis soudés avec contrôle de l’alignement à la jonction.

Découpe · Pliage · Soudage

04 · Le résultat

Géométrie, niveaux, soudures, extrémités et état des surfaces sont vérifiés.

Planéité · Mesure · Contrôle

DÉTAILS DE FABRICATION

01 · VUE D’ORIGINE

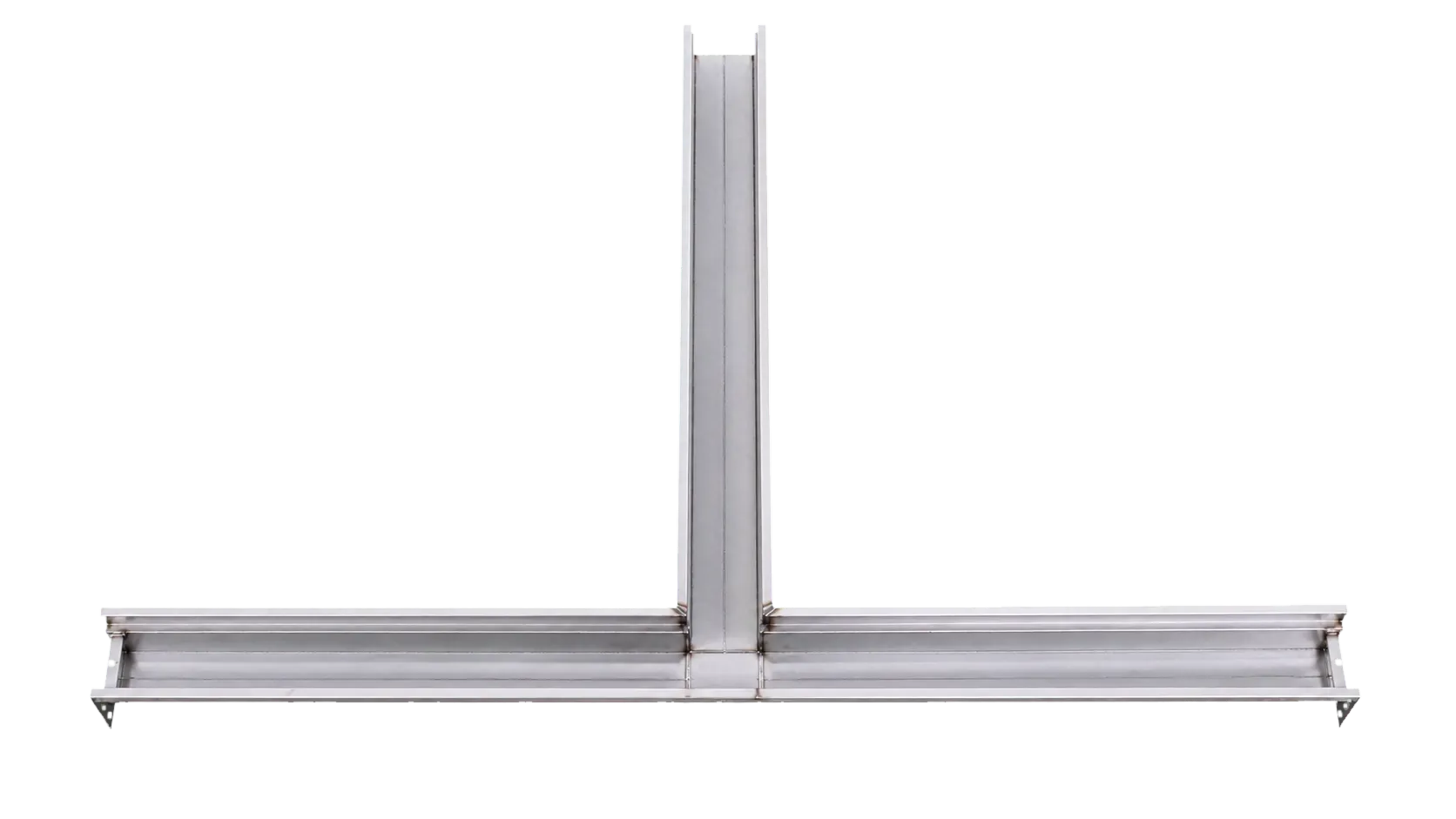

02 · VUE À 90° · PLAN EN T

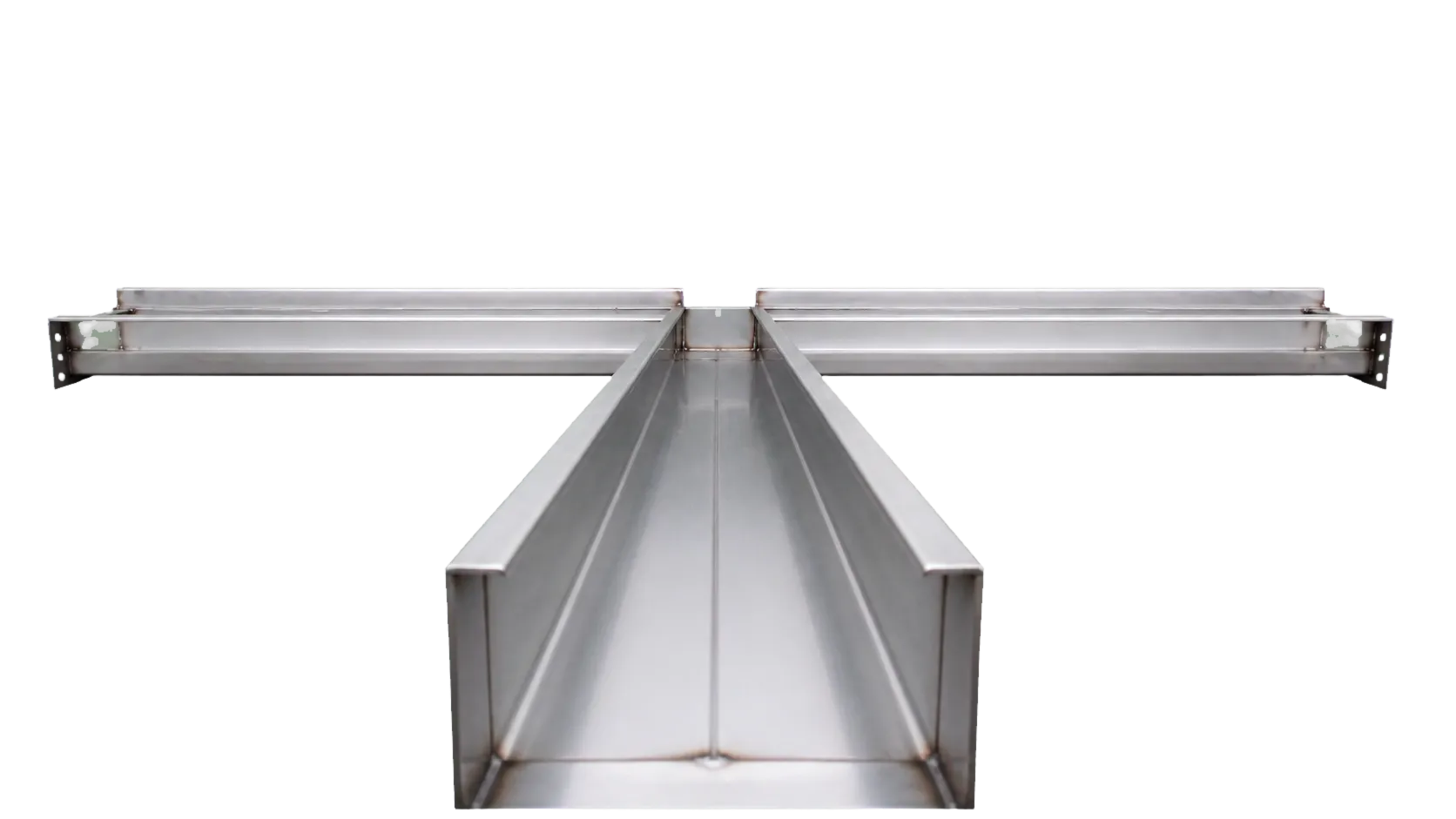

03 · VUE DU SOL · JONCTION ET RAILS

VOTRE BESOIN EST DIFFÉRENT ?

Longueurs, section des rails, entraxes, platines et charge : le châssis est adapté à votre équipement.
