UN DÉFLECTEUR.
UNE PENTE POUR
GUIDER.

INOX 304

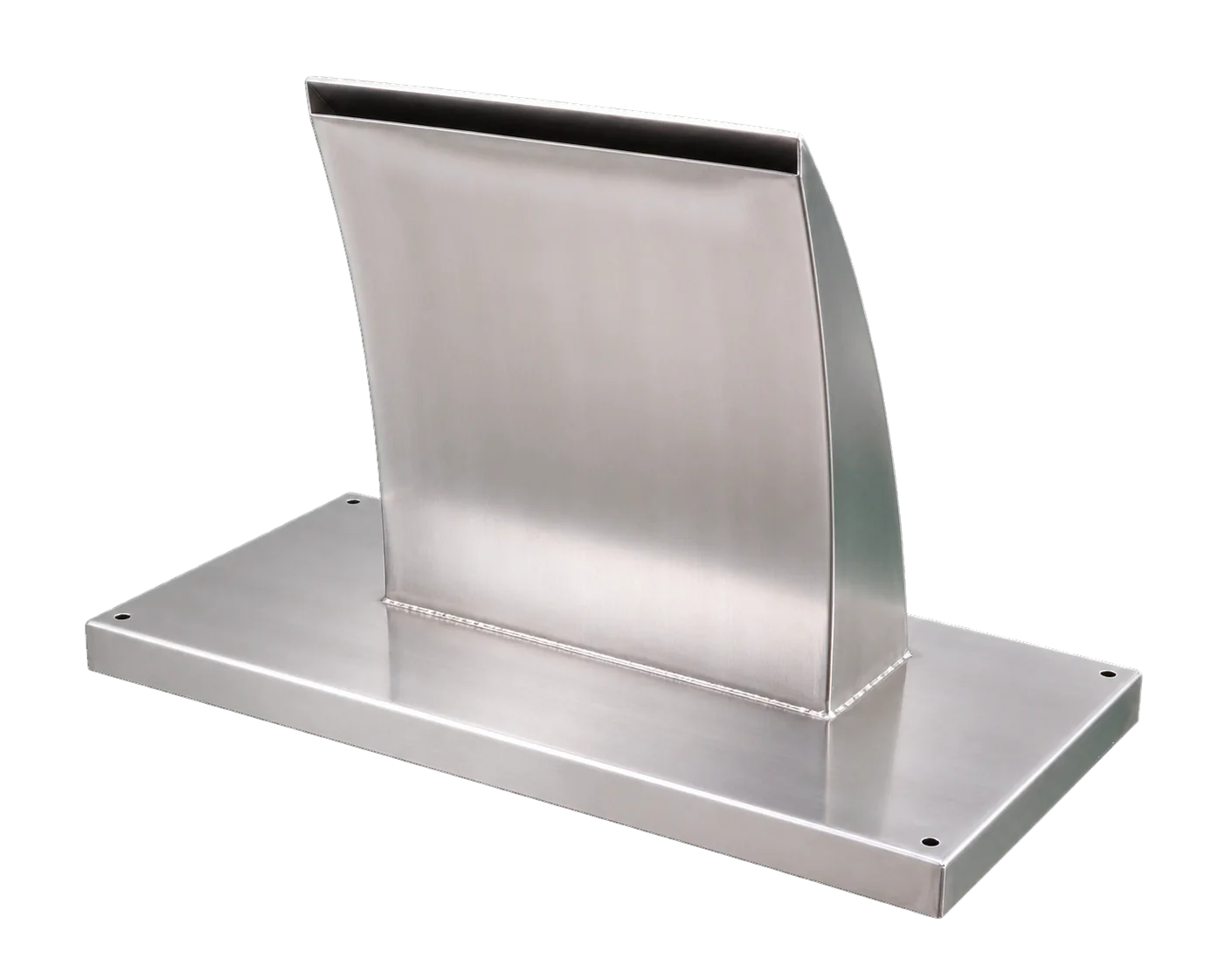

Un élément technique en inox formé d’une large lame inclinée, d’une fente supérieure, de deux renforts latéraux et d’une embase percée.

Survolez la pièce et sélectionnez un détail

DU BESOIN À LA PIÈCE

LE PROJET
PREND FORME.

Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.

Le besoin Flux · Inclinaison · Fixation

01 · Le besoin

Flux à guider, angle nécessaire, largeur utile et points d’ancrage déterminent la géométrie.

Flux · Inclinaison · Fixation

02 · La conception

Courbure, fente, deux renforts et quatre perçages sont positionnés autour de l’équipement.

Plans · Fente · Renforts

03 · La fabrication

Les tôles sont découpées et formées avant l’assemblage des joues et la soudure sur l’embase.

Découpe · Pliage · Soudage

04 · Le résultat

Inclinaison, fente, soudures, quatre trous et planéité de la base sont vérifiés.

Angle · Entraxes · Contrôle

DÉTAILS DE FABRICATION

01 · VUE D’ORIGINE

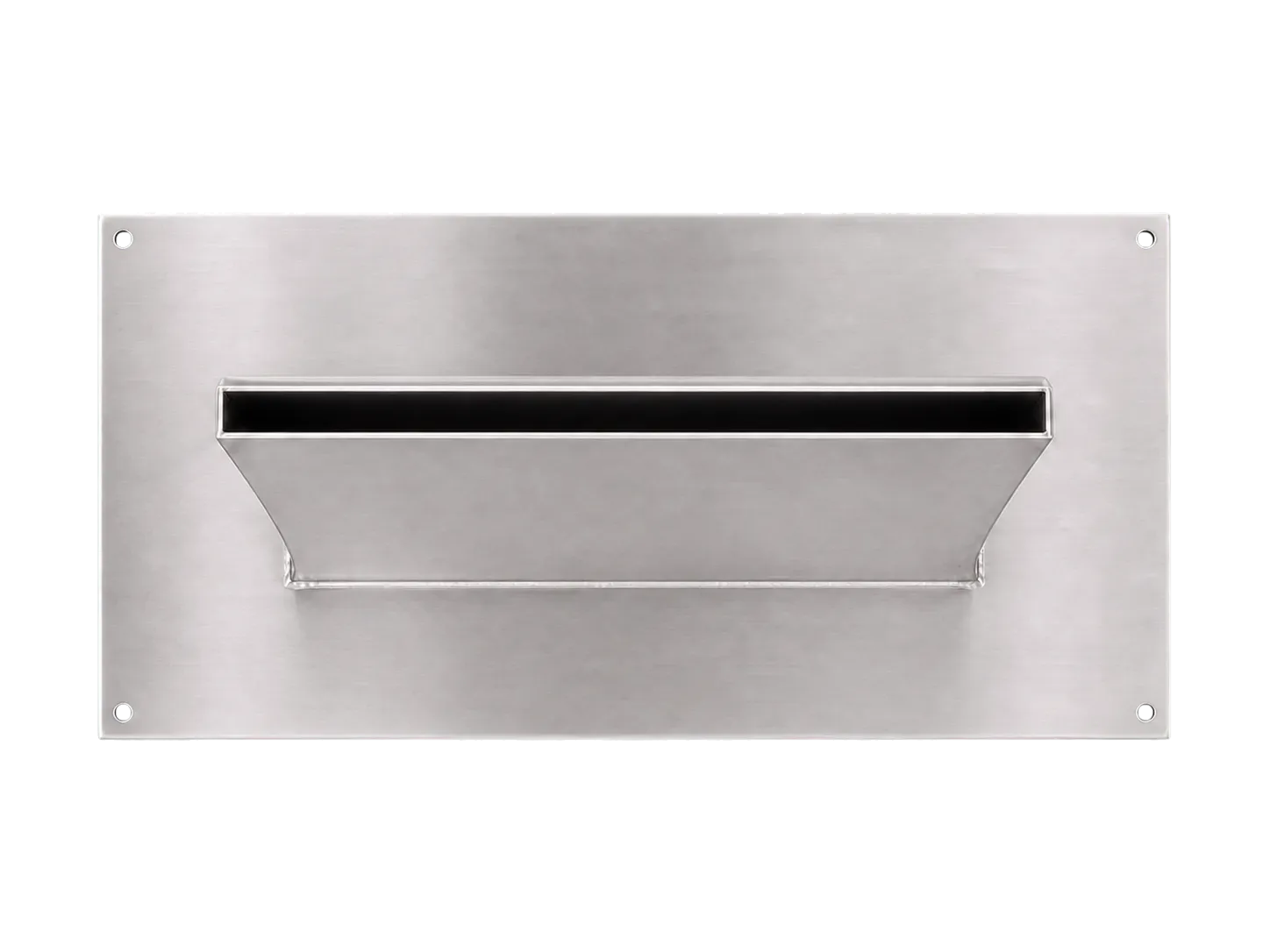

02 · VUE À 90° · QUATRE PERÇAGES

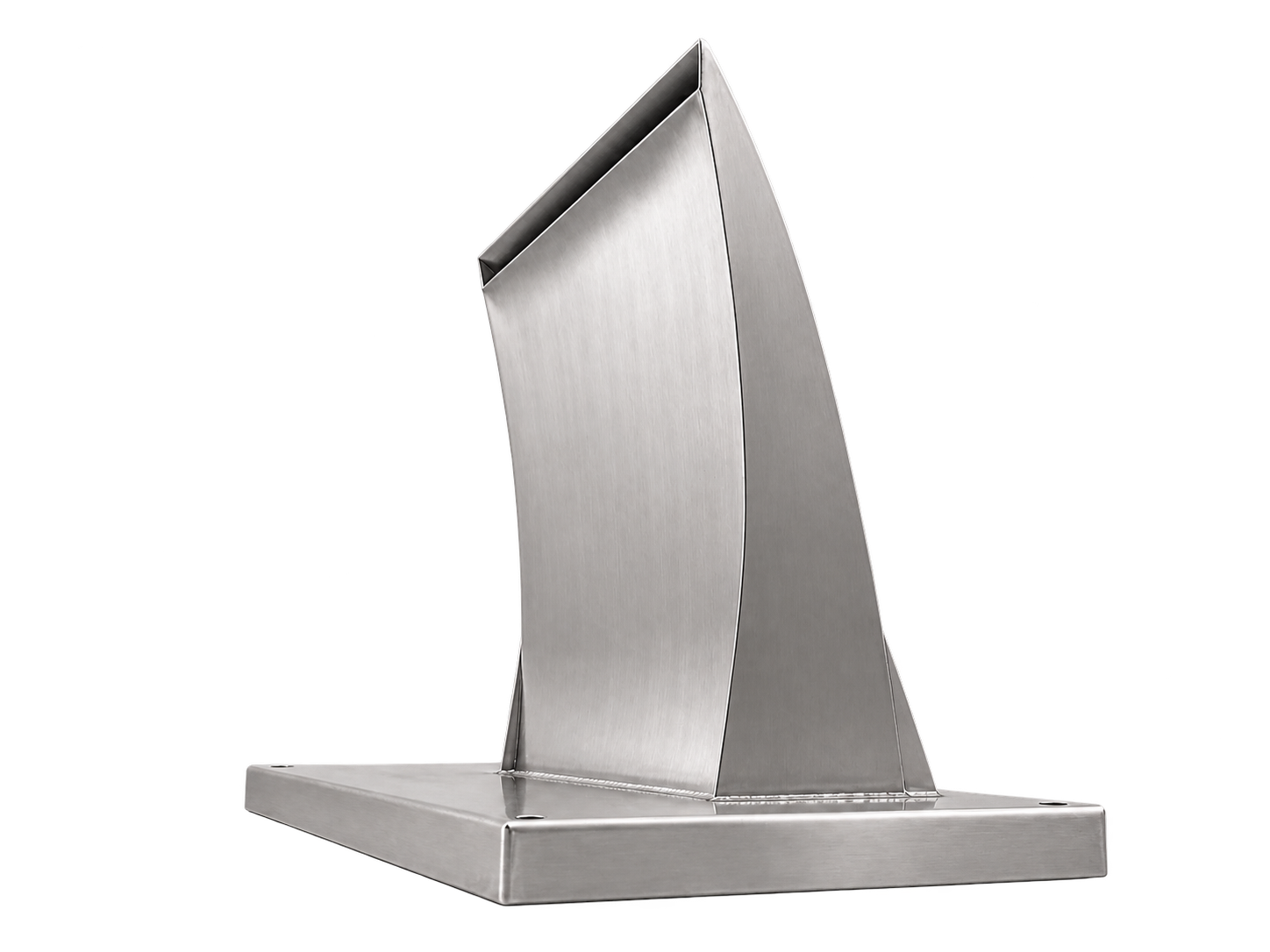

03 · VUE DU SOL · INCLINAISON

VOTRE BESOIN EST DIFFÉRENT ?

Largeur, inclinaison, fente, renforts et entraxes : le déflecteur est adapté à votre équipement.
