Un diable en inox conçu pour prendre les sacs de farine au sol, franchir les passages de l’atelier et limiter les manutentions entre stockage et préparation.
Survolez la pièce et sélectionnez un détail
113
DU BESOIN À LA PIÈCE
LE PROJET PREND FORME.
Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.
01
Le besoinCharge · Sacs · Circulation
01 · Le besoin
Caractériser sacs et parcours
Poids des sacs, dimensions, fréquence, seuils et largeur des passages définissent le format utile du diable.
Charge · Sacs · Circulation02 · La conception
Répartir la charge
Cadre, bavette, poignées, axe et roues sont positionnés pour obtenir un bon équilibre une fois le diable incliné.
Équilibre · Ergonomie · Stabilité03 · La fabrication
Cintrer et souder le cadre
Les tubes sont débités, cintrés et assemblés sur gabarit; la bavette et les supports d’axe sont ensuite soudés.
Débit · Cintrage · Soudage04 · Le résultat
Tester en charge
Inclinaison, roulage, rigidité, roues, poignées et arêtes de la bavette sont contrôlés avant utilisation.
Charge · Roulement · Contrôle
DÉTAILS DE FABRICATION
OBSERVER LE DIABLE DU CADRE AUX ROUES.

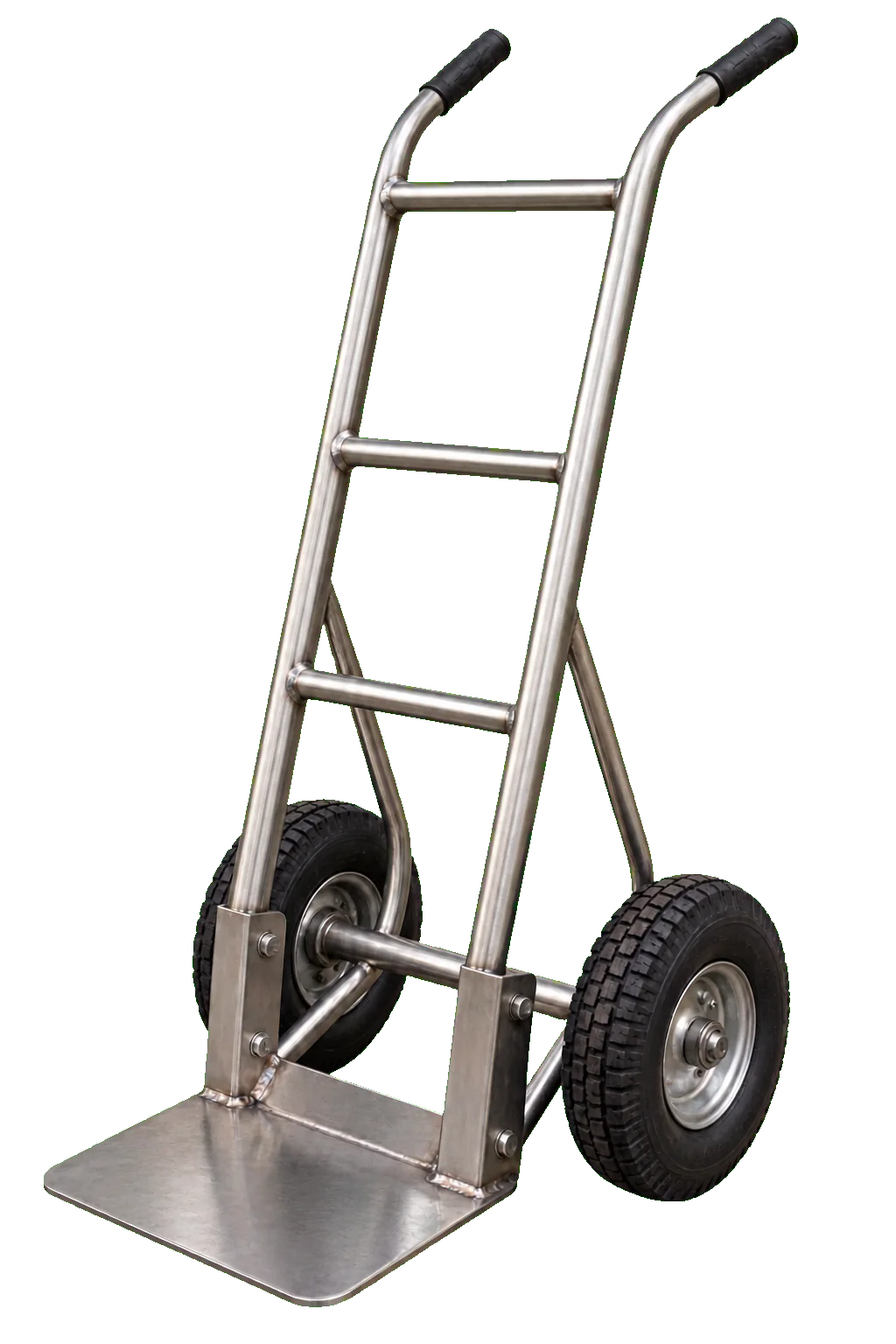

01 · VUE D’ENSEMBLE

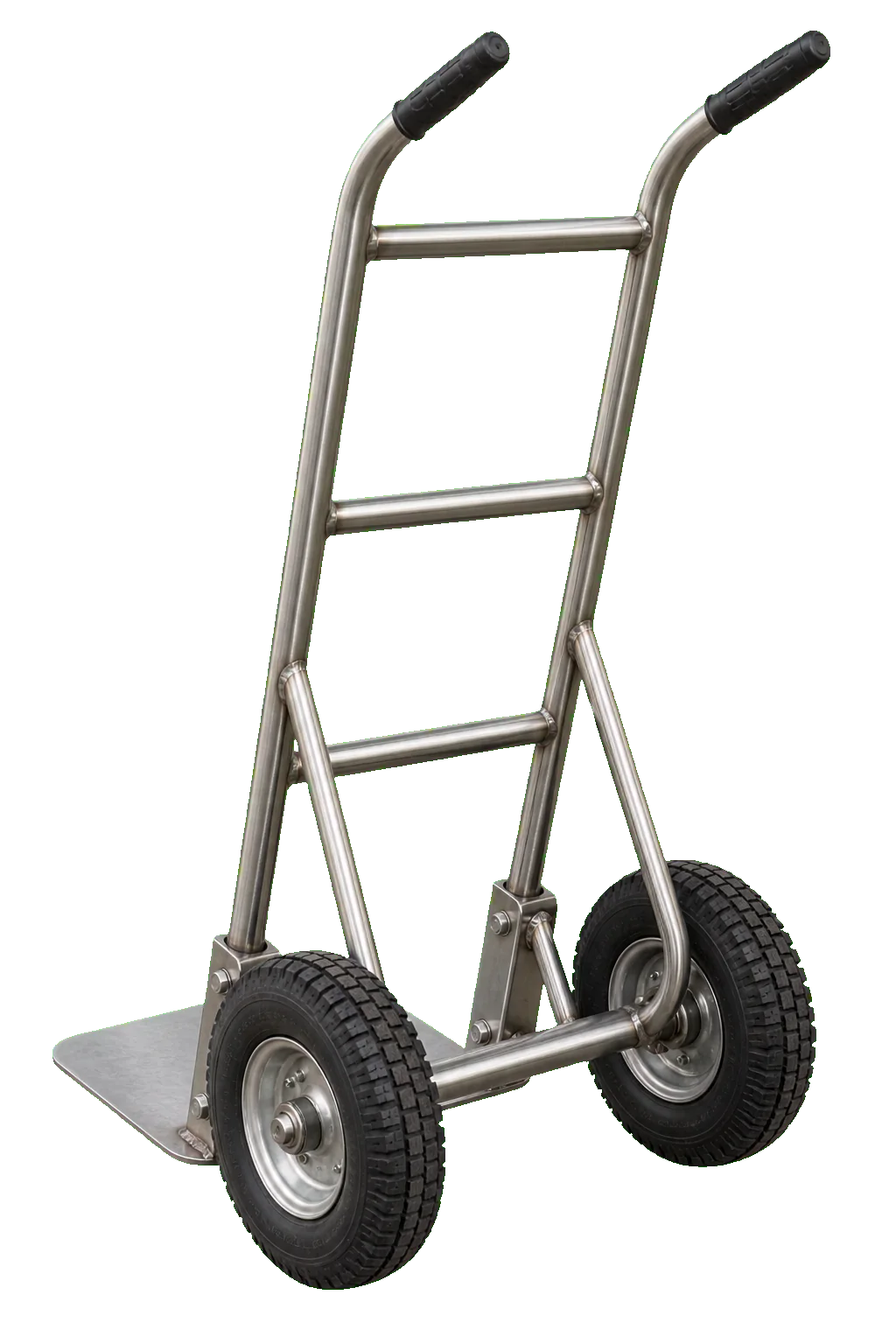

02 · VUE ARRIÈRE · RENFORTS

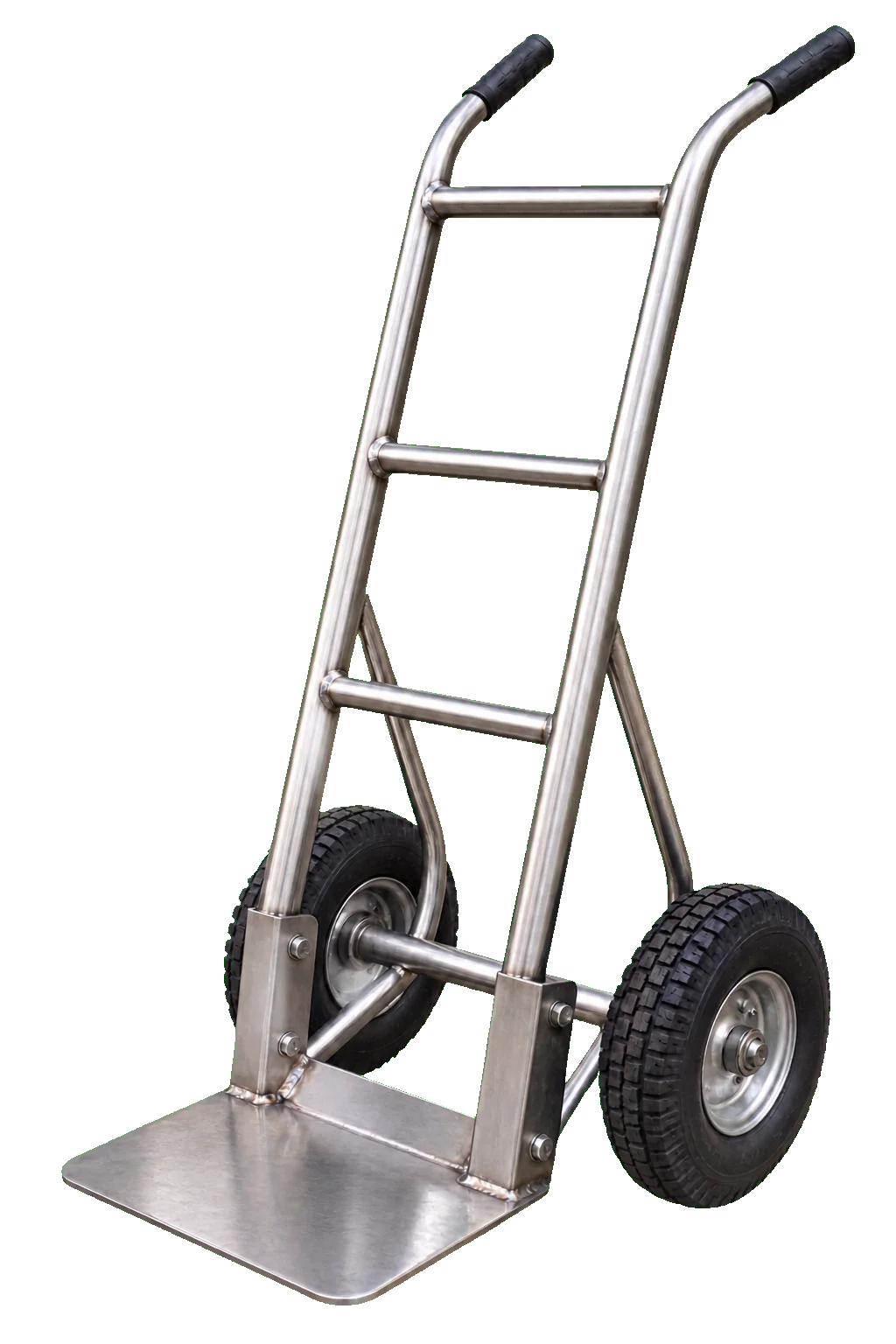

03 · VUE LATÉRALE · BAVETTE
VOTRE BESOIN EST DIFFÉRENT ?
PARTONS DE VOTRE USAGE.
Charge, dimensions des sacs, largeur de bavette, hauteur des poignées et type de roues : le diable est adapté à votre atelier.
