Définir charge, hauteur et ancrage
Poids porté, efforts latéraux, encombrement et support de fixation déterminent les sections et la platine.
Charge · Hauteur · Fixation← Retour aux réalisationsPROJET 102 · STRUCTURES & INTÉGRATION
ÉTUDE DE FABRICATIONUN PIED-SUPPORT.
UN PIED-SUPPORT.
CONÇU POUR
ANCRER.
INOX

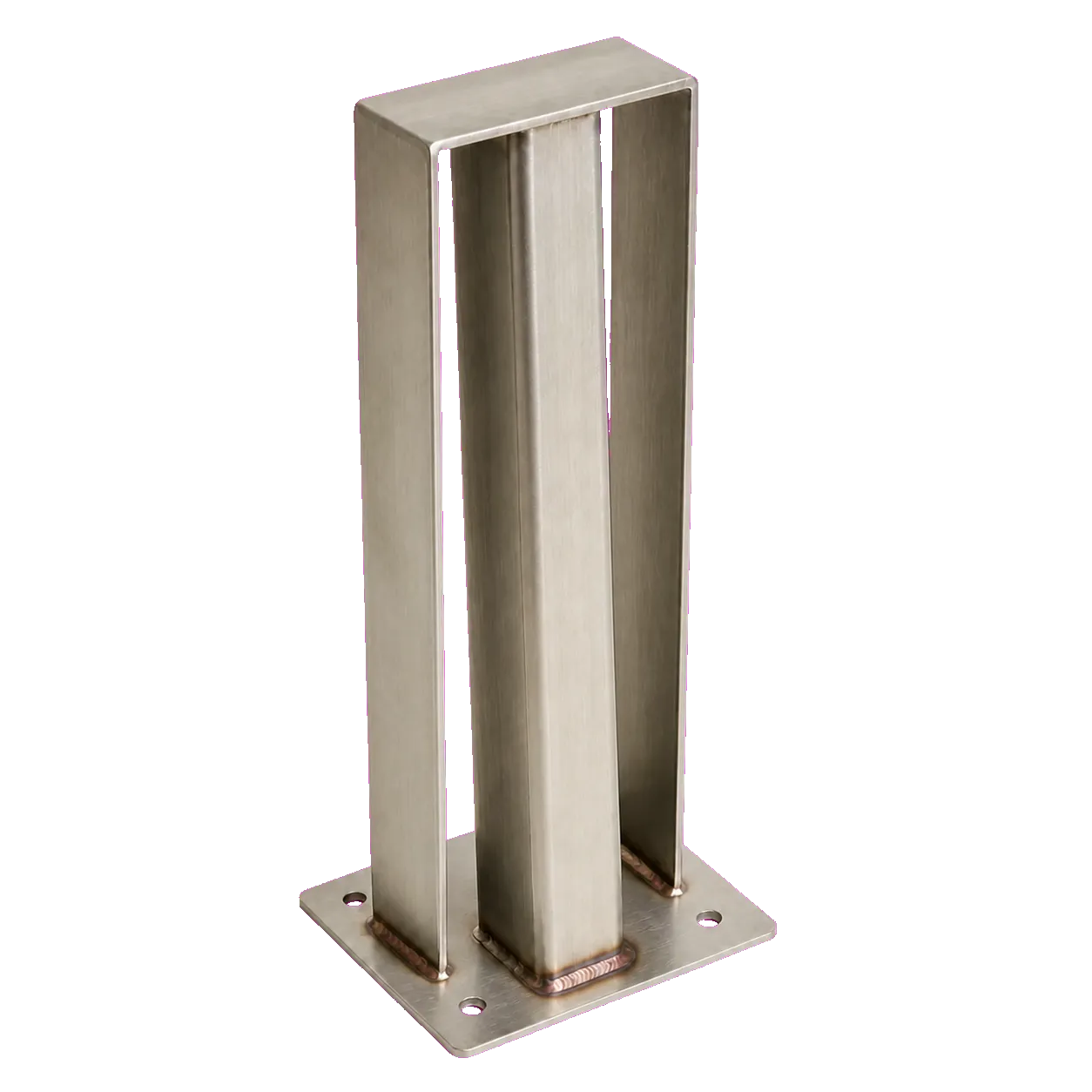

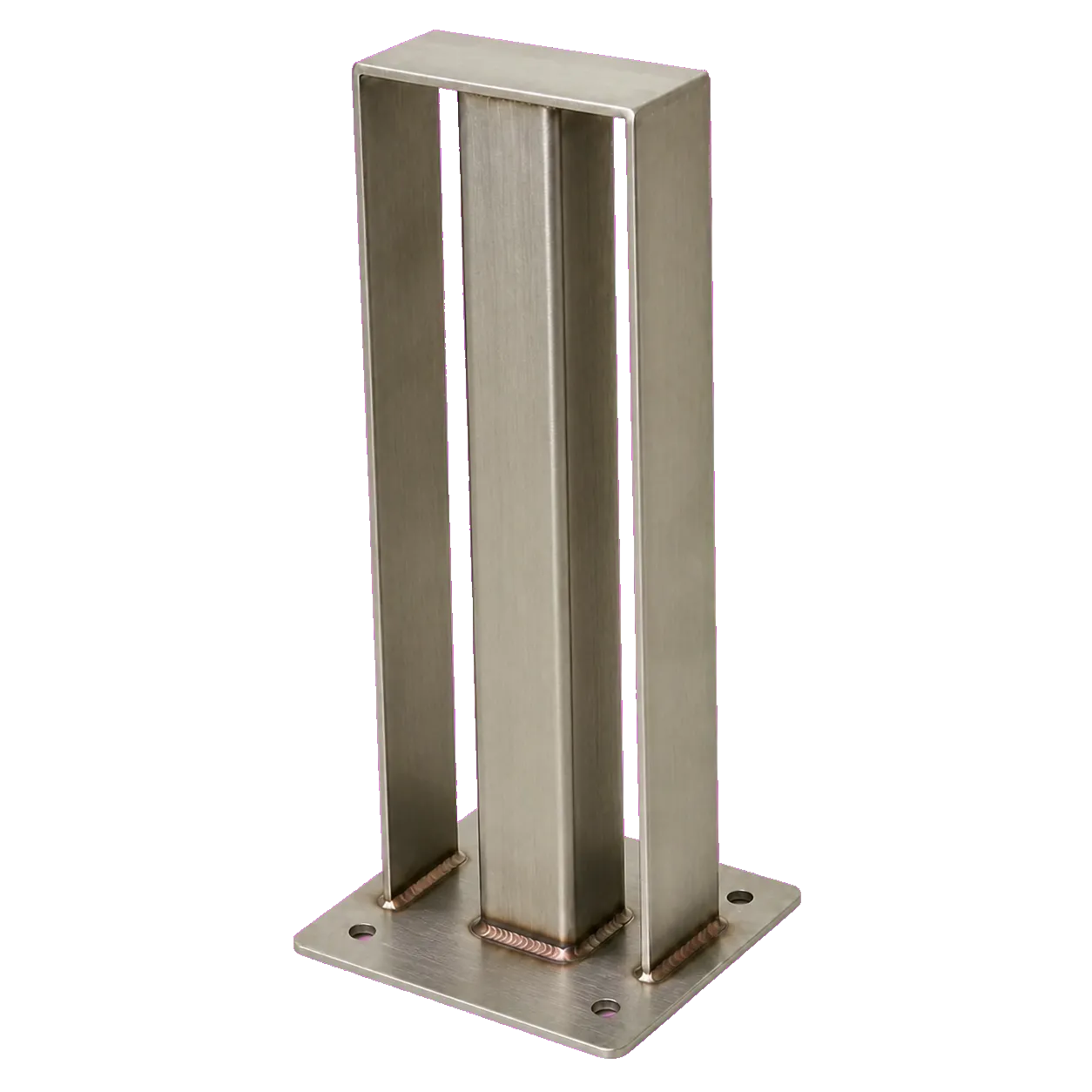

Un support vertical mécano-soudé en inox, composé d’un cadre extérieur en U, d’un montant central renforcé et d’une platine carrée à quatre ancrages.
Survolez la pièce et sélectionnez un détail
DU BESOIN À LA PIÈCELE PROJET
LE PROJET
PREND FORME.
Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.
01
Le besoin Charge · Hauteur · Fixation
Dimensionner le cadre et le montant
Profils, entraxes des perçages, épaisseur de platine et zones soudées sont coordonnés pour obtenir un appui rigide.
Profils · Platine · CalculDébiter, percer et souder
Les profils sont coupés, la platine percée puis l’ensemble est positionné et soudé en contrôlant l’équerrage.
Débit · Perçage · SoudageVérifier aplomb et assemblages
Planéité de l’embase, perpendicularité, dimensions, perçages et continuité des cordons sont contrôlés.
Aplomb · Soudures · ContrôleDÉTAILS DE FABRICATION OBSERVER LE SUPPORT
OBSERVER LE SUPPORT
SOUS TROIS ANGLES.
VOTRE BESOIN EST DIFFÉRENT ? PARTONS DE
Parler dePARTONS DE
VOTRE USAGE.
Hauteur, sections, platine, perçages et niveau de charge : le pied-support est dimensionné selon votre équipement et vos interfaces.
