Un rack inox constitué de vingt anneaux identiques soudés en une grille verticale de quatre colonnes et cinq rangées pour recevoir des éléments cylindriques.
Survolez la pièce et sélectionnez un détail
79
DU BESOIN À LA PIÈCE
LE PROJET PREND FORME.
Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.
01
Le besoinDiamètre · Longueur · Capacité
01 · Le besoin
Définir diamètre et capacité
Diamètre des pièces, longueur supportée et nombre de logements fixent les vingt anneaux.
Diamètre · Longueur · Capacité02 · La conception
Composer une grille quatre par cinq
Quatre colonnes et cinq rangées sont réparties pour obtenir une structure régulière et compacte.
Plans · 4 colonnes · 5 rangées03 · La fabrication
Rouler puis souder les anneaux
Les bandes sont cintrées au même diamètre avant leur positionnement et leur soudure aux tangences.
Roulage · Positionnement · Soudage04 · Le résultat
Contrôler les vingt logements
Nombre, diamètre, alignement, soudures et finition des vingt anneaux sont vérifiés.
Diamètres · Alignement · Contrôle
DÉTAILS DE FABRICATION
OBSERVER LE RACK DE FACE, DU HAUT ET DE CÔTÉ.
01 · VUE D’ORIGINE · 4 × 5
02 · VUE À 90° · PROFONDEUR

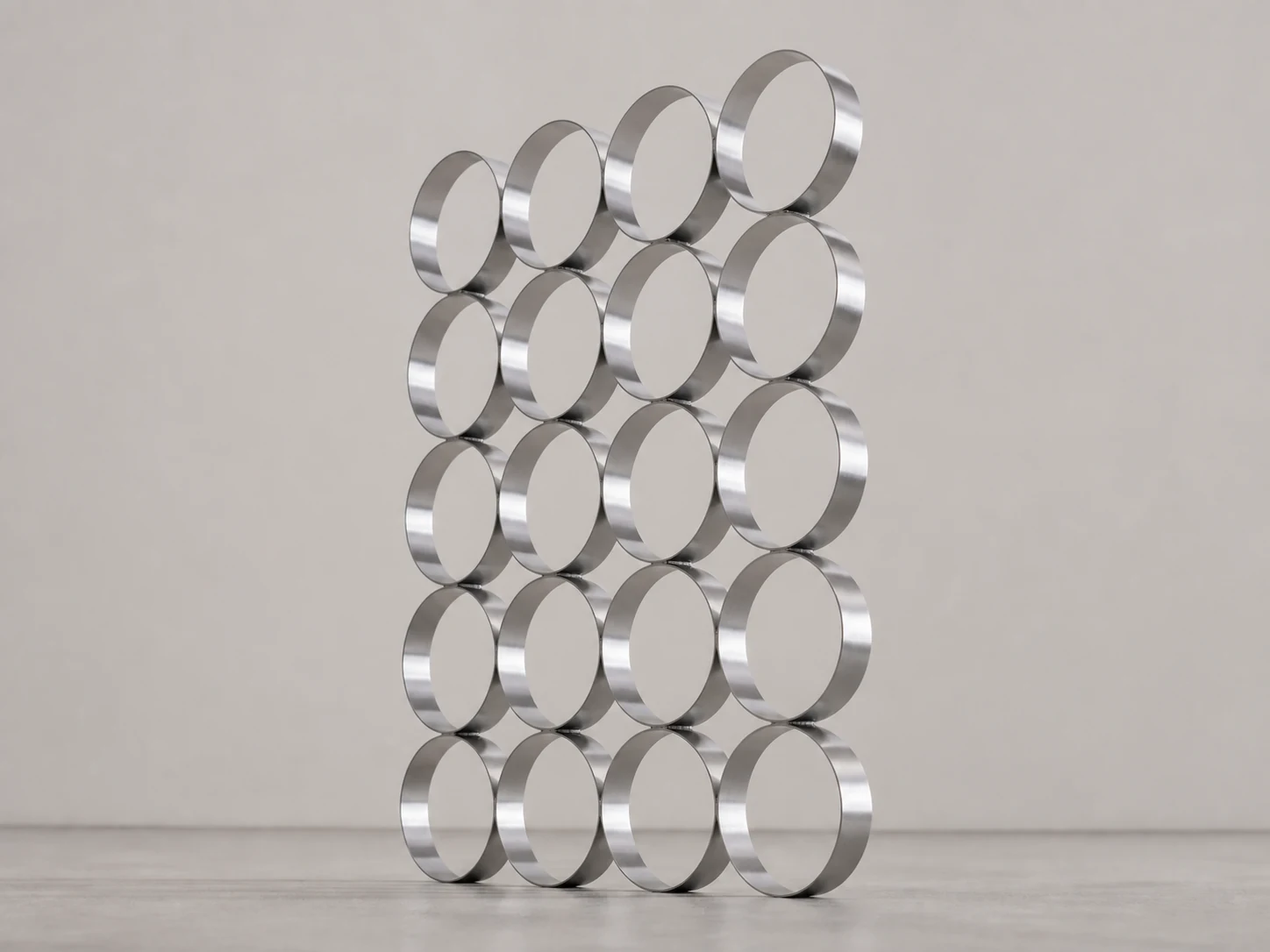

03 · VUE DU SOL · 20 ANNEAUX
VOTRE BESOIN EST DIFFÉRENT ?
PARTONS DE VOTRE USAGE.
Diamètre, profondeur, nombre de rangées et finition : le rack est dimensionné autour de vos pièces cylindriques.
