Un grand plateau carré en inox à rebords, organisé autour d’une ouverture centrale, d’un bac de collecte inférieur et d’une sortie cylindrique pour évacuer les eaux de lavage.
Survolez la pièce et sélectionnez un détail
103
DU BESOIN À LA PIÈCE
LE PROJET PREND FORME.
Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.
01
Le besoinSurface · Débit · Raccordement
01 · Le besoin
Définir la zone de collecte
Dimensions au sol, volume d’eau, implantation et diamètre de raccordement déterminent l’encombrement utile du siphon.
Surface · Débit · Raccordement02 · La conception
Organiser les pentes et les volumes
Le plateau, l’ouverture carrée, le bac inférieur et la sortie sont positionnés pour guider l’eau sans compliquer le nettoyage.
Plans · Pentes · Hygiène03 · La fabrication
Former et souder l’inox
Les tôles sont découpées puis pliées avant l’assemblage du plateau, du cadre central, du bac et de la tubulure.
Découpe · Pliage · Soudage04 · Le résultat
Vérifier étanchéité et géométrie
Soudures, planéité, rebords, continuité des surfaces et raccord inférieur sont contrôlés avant installation.
Étanchéité · Finition · Contrôle
DÉTAILS DE FABRICATION
OBSERVER LE SIPHON DU PLATEAU À LA SORTIE.

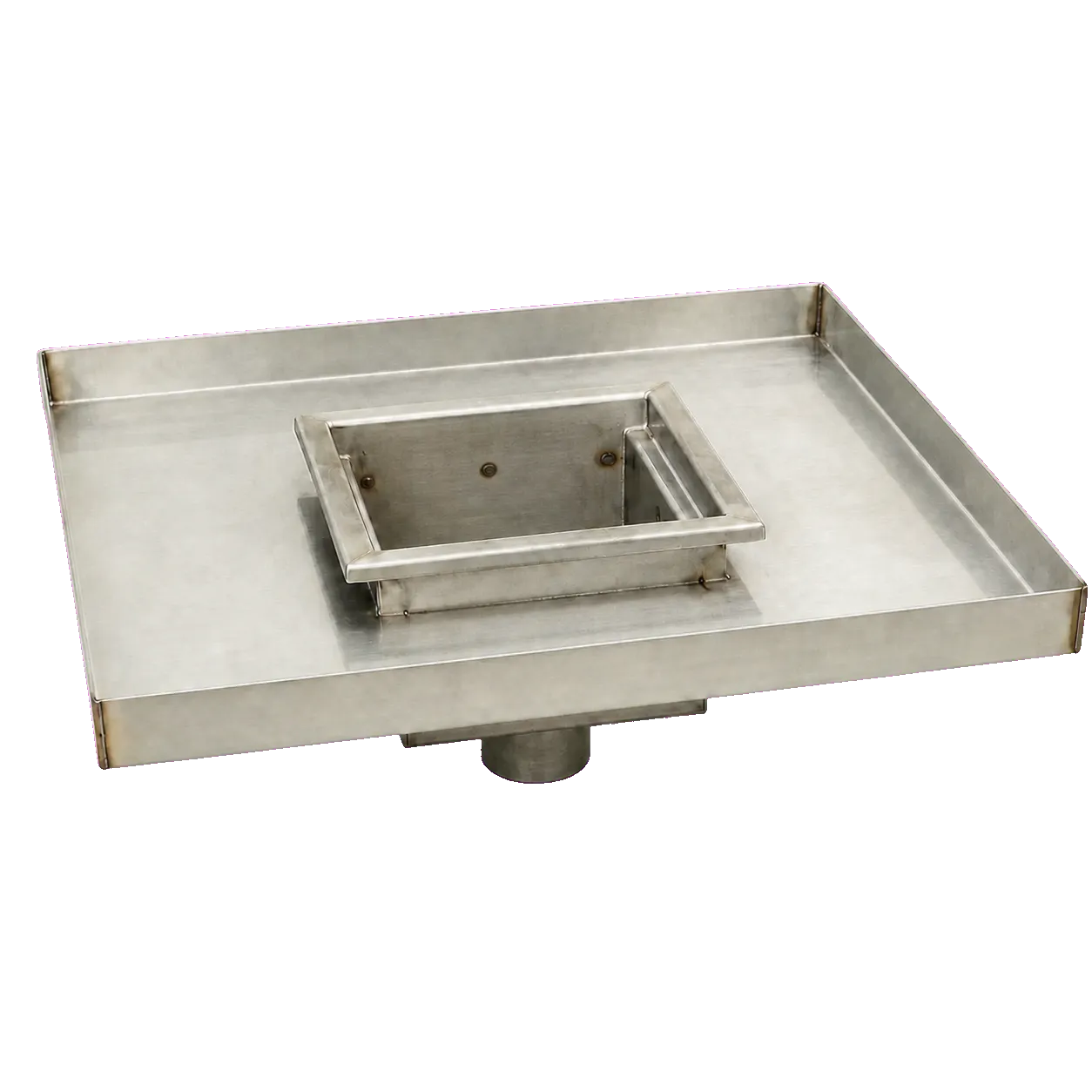

01 · VUE D’ENSEMBLE

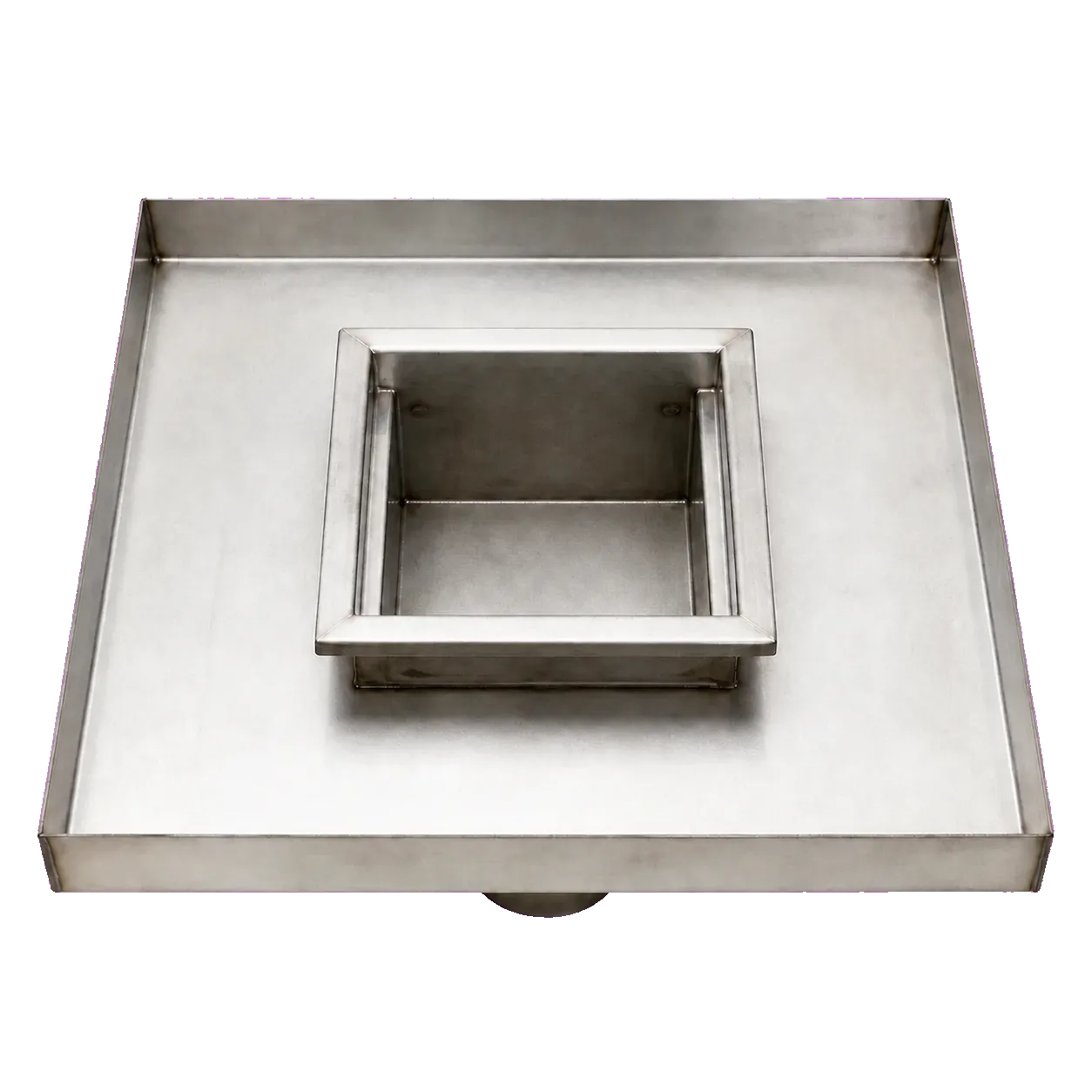

02 · VUE HAUTE · PLATEAU

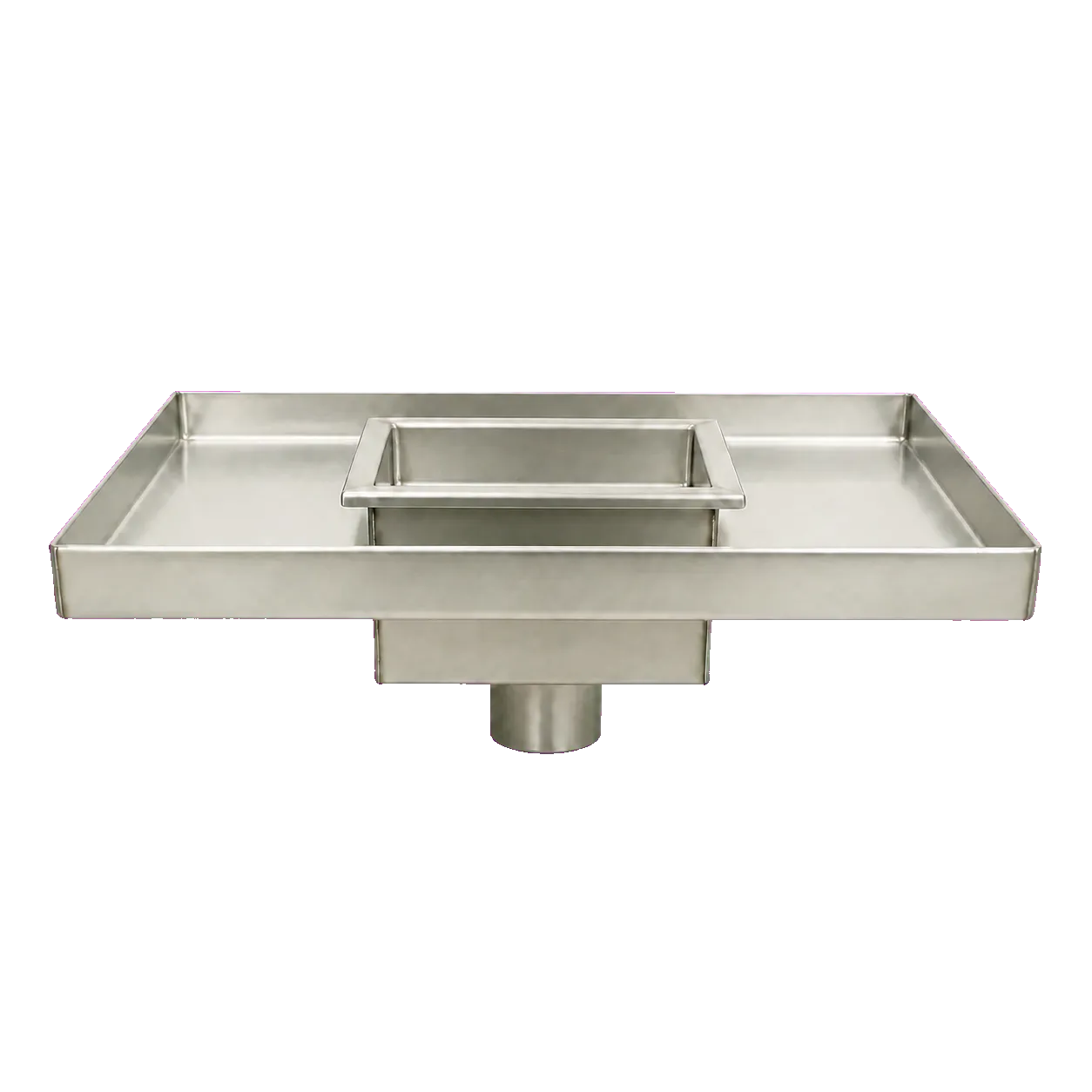

03 · VUE BASSE · ÉVACUATION
VOTRE BESOIN EST DIFFÉRENT ?
PARTONS DE VOTRE USAGE.
Dimensions du plateau, hauteur des rebords, volume du bac et diamètre de sortie : le siphon est fabriqué selon votre zone de lavage.
