UNE STRUCTURE CIRCULAIRE.
CINTRÉE POUR
INTÉGRER.

INOX

Une structure ouverte en tubes inox cintrés, composée d’anneaux de diamètres différents et de groupes de montants verticaux soudés pour recevoir ou protéger un équipement circulaire.

Survolez la pièce et sélectionnez un détail

Structure circulaire tubulaire en inox avec anneaux ouverts et montants verticaux

DU BESOIN À LA PIÈCE

LE PROJET
PREND FORME.

Faites défiler pour suivre les décisions qui transforment une idée en équipement utilisable.

Le besoin Diamètres · Hauteur · Accès

01 · Le besoin

Définir diamètres, hauteur et accès

L’équipement reçu, les jeux de montage et les zones de passage fixent les différents rayons et l’ouverture des arcs.

Diamètres · Hauteur · Accès

02 · La conception

Coordonner anneaux et montants

Chaque niveau est positionné pour suivre la géométrie utile tout en répartissant les liaisons soudées et les efforts.

Cintrage · Entraxes · Structure

03 · La fabrication

Cintrer, ajuster et souder les tubes

Les anneaux sont roulés au diamètre, recoupés aux ouvertures puis assemblés avec les montants sur gabarit.

Roulage · Soudage · Gabarit

04 · Le résultat

Vérifier concentricité et finition

Diamètres, niveaux, ouverture des arcs, aplomb des montants et état de surface sont contrôlés avant intégration.

Concentricité · Finition · Contrôle

DÉTAILS DE FABRICATION

OBSERVER LA STRUCTURE
SOUS TROIS ANGLES.

Vue générale nette de la structure circulaire tubulaire en inox

01 · VUE D’ENSEMBLE

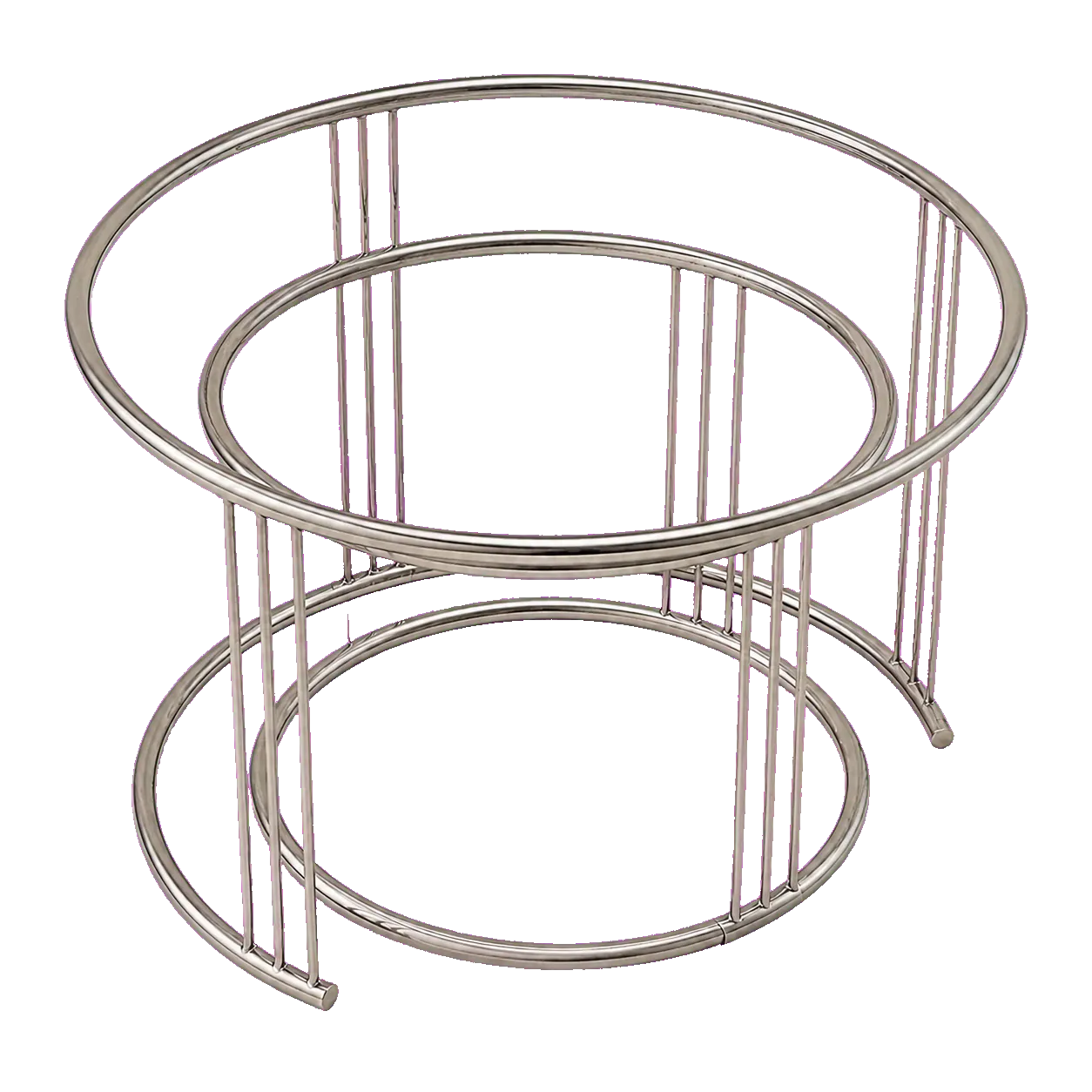

Vue haute de la même structure montrant les différents diamètres

02 · VUE HAUTE · ANNEAUX

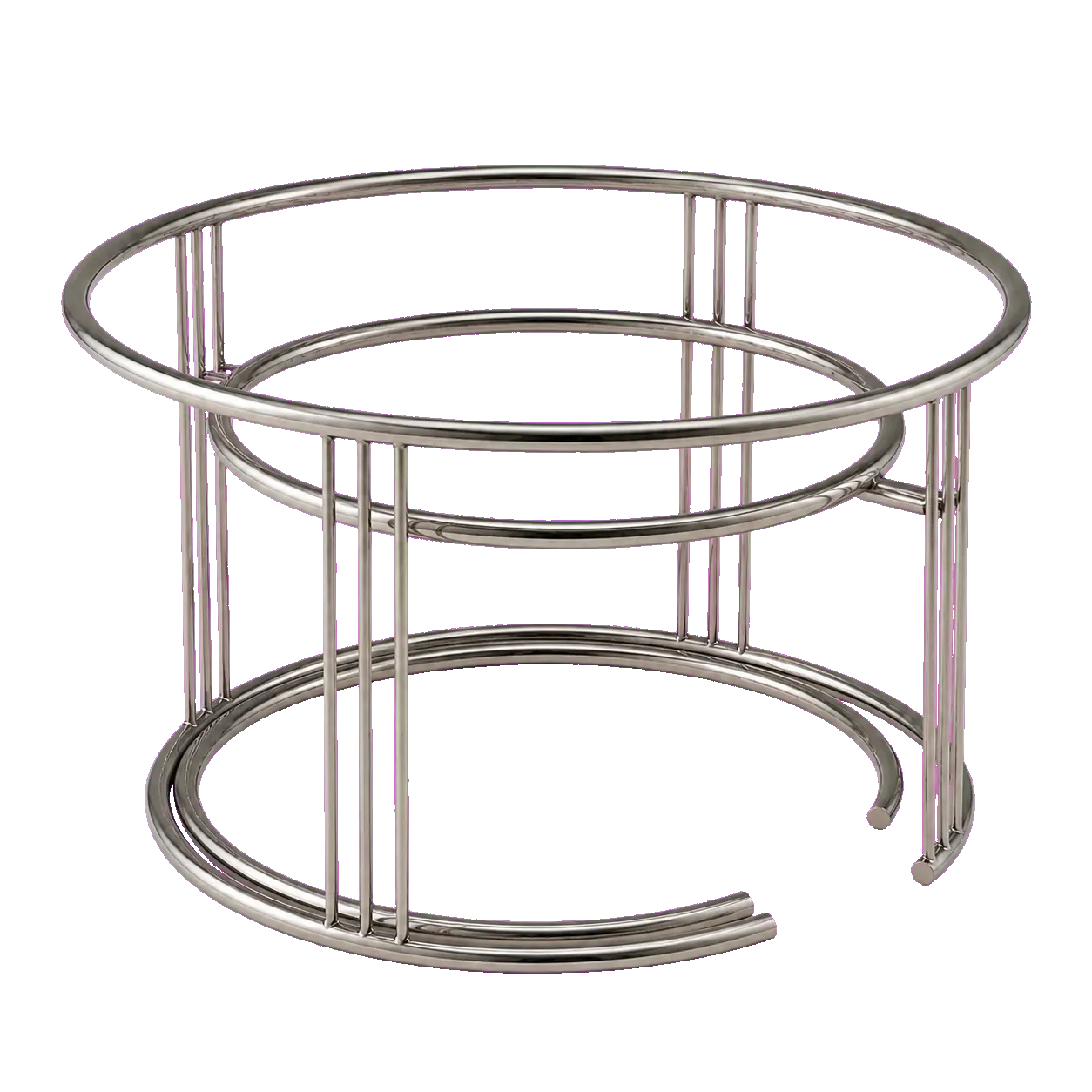

Vue arrière droite de la même structure montrant les arcs ouverts

03 · VUE ARRIÈRE · OUVERTURES

VOTRE BESOIN EST DIFFÉRENT ?

PARTONS DE
VOTRE USAGE.

Diamètres, hauteur, sections de tube, ouvertures et interfaces : la structure circulaire est cintrée et assemblée selon votre équipement.

Parler de
votre projet
